Mon verin va trop vite !

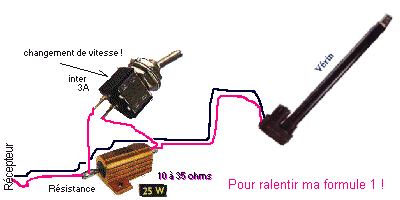

Pour ralentir la vitesse de course du vérin ,tu ajoutes une resistance de 10 à 35 ohms, selon l'intensité consommée par le moteur, appliques la fameuse formule de la loi d'ohm " U = R x I "

U est la tension que tu désires chuter et I l'intensité circulant (contrôleur est de rigeur) (la tension de sortie selon les récepteur est de 24 à 32 volts et la limite de fonctionnement des moteurs de verin ~ 10 volts (variable selon leur puissance) ajoute si tu peux un inverseur pour booster quand tu t'impatientes

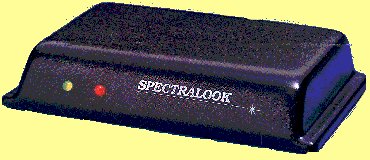

Spectralook pour fanatic !( à la date d'aujourd'hui il n'est plus a la mode)

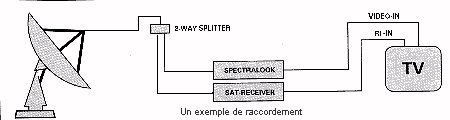

Cet petit appareil est de faible dimension :180x110x30mm *.le niveau de réception entre 30-100dbuv et la fréquence de réception est entre 950 et 2050 mhz. L'alimention est un petit transfo de 12 v Ac.Il y a cinq potentiomètres pour ajuster: le niveau de réception,le niveau du bargraphe,le niveau de sortie video en noir et blanc (Pal ,secam,ou Ntsc) l'alignement des fréquences,le niveau de bruit. Mon conseil : il faut étalonner le bargraphe pour le sat le plus faible et le faire arriver au niveau 7 (la led rouge s'allume et signale la réception d'un sat)). pour notre zone : faire l'étalonnage de fréquence pour 950mhz à 1550 mhz. les spectres seront moins collés. Attention les Ci régulateurs chauffent (mettre un radiateur avec une feuille d'alu mince et repliée en accordéon ,manque de place)

entre 600 à 690 fr

deux exemples de réception

Corotor2 ou autre C/KU sur petite antenne !

Attention La mise en place d'un FeedHorn C/KU,entraine une perte de 1,5 à 2,5 db de C/N La tête Ku du corotor perturbe la réception en bande C et si le signal bande C du Sat est déja faible : alors des clous!! De même La mise en place d'un Corotor C/KU entraine une perte d'insertion de 1,7 à 2,3 db!! sur un Feed Ku Seule Voir gel image Csa

La Mise en place d'un téflon dans un Lnb Fixe avec polarités linéraires permet de recevoir les signaux circulaires seulement (On ne peut faire les deux Modes de polarités à la fois)
Seul un Feedhorn avec skew variable + Téflon peut rendre compatible les deux modes de polarités (il existe aussi des feedhords qui peuvent avoir les deux modes sans Téflon : feedhorn ADL par exemple)
