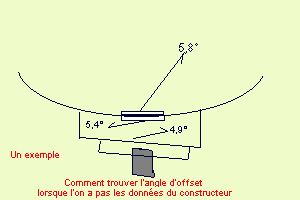

Sur le schéma figure le relevé de mon polar mount que j'ai construit.
Attention un "inclo" digital est de rigueur (précision 0.1°)
Sur le polar le degré de l'axe polaire est de 4,9°(Avec le mât à ~90°)
sous le plateau qui fixe les baleines la mesure est de 5,4°
sur le même plateau ,mais vers le haut la mesure est de 5,8°
1°) j'ai mis mon mât à 90 ° (j'y tiens!!)

2°) le degré de l'axe polaire pour mon site est de 4,9°donc je positionne mon polar mount à cette valeur (+/- 0.1°)
3°) je mesure le haut du plateau d'abord : je dois donc trouver 5,7 °à 5,8° pour l'inclinaison de mon site
4°) il me reste donc à faire arriver à cette valeur en vissant ou dévissant la ou les tiges qui réglent l'OFFSET
5°) Si tu n'arrives pas à accéder au milieu de ton antenne: enleves un ou deux grillages
6°) tu peux aussi prendre la mesure au bord de ton antenne: avec une grande règle (je préfère au plateau car souvent les bords des antennes ont des défauts)
7°)Or l'angle d'offset de mon site est :~ 0,7°(la vrai valeur est 0.8°,cette valeur a été modifiée à 0.7° pour rattraper le réglage pour les sat en fin d'arc)
8°) je vais donc utilisé la valeur en dessous du plateau : 5,4°(plus accessible) comme valeur à 5,8°
5,8°- 4,9° = 0.7°
9°) et à chaque 0.x° enlevé ou ajouté à l'angle d'offset je saurais où j'en suis!.
10°)Pour les plateaux incuvés : prendre la mesure avec un règle métallique de part et d'autre du plateau

Voici la règle pour le pointage d'une mobile

Ton poteau doit être 90° des deux côtés (impératif)(débrouilles toi! moi je m'en fous je le veux : je l'ai déja indiqué dans une autre page)
Attention la tête lnb doit être correctement positionnée, avant les réglages!!!!!(polar.Vert.vers le sud géographique)
Mets ton antenne à midi
1°) Mets le degré d'inclinaison de ton site sur le plateau du pôlarmount
2)° positionne l'angle d'offset sur la grande couronne (celle qui soutient l'antenne
3°) Fais bouger l'antenne(avec verin ou non) vers le satellite le plus bas (est ou ouest) (positionne l'antenne avec l'angle d'élévation du sat
4°)Tourne le mât pour le trouver et notes la meilleur image (mettre sur un canal connu avec la même polarité que le sat qui se trouve aussi à midi)
5°) Retourne vers le sat qui se trouve à midi (environ même longitude ou le plus proche de la votre)
6)° Retouche si besion est seulement l'inclinaison(meilleur image du canal du sat à midi avec si possible le canal qui a la même polar que celle du canal du sat le plus bas)
7°) Retourne vers le sat le plus bas : retoucher seulement le mât
La règle est pour le sat à midi : régler seulement l'inclinasion
et pour le sat le plus bas :la rotation du mât!ou l'angle d'offset!
en moins d'un quart d'heure(< cuire un oeuf!!) le pointage est réalisée

J Et encore une autre

Pour affiner ton réglage
Si ton récepteur possède un barograhe !
si c'est celui de canal Antilles par exemple
fais le niveau arrivé à la limite du rouge .En faisant quoi?

En ajoutant des rondelles de carton sous la gorge du Lnb!.
Ensuite reprends ton réglage pour avoir le max de signal ,avec ces rondelles!!!

"Astuces pour le "Bugschostar"

L'echostard AD 2000 Ip est bourré de Bugs

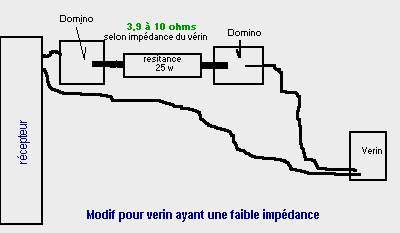

Un qui me Fais "Ch.." : Il se bloque quand le Verin à une impédance de
< 3,6 ohm
Astuce : Mets une résistance de 1 à 4,7 ohms /25 watts en serie
entre une des sorties du plot moteur de l'appareil avec un des fils qui va au moteur.

Problème avec la polarité verticale pour la bande C ?(Lnb avec Skew)
Quand tu configures Lbn Low :5150 et Lnb High: 5150
L'echostar ,encore lui donne du 14 volts en Verticale !!!! Et pas d'image pour la polar verticale ou l'image se pixelise!
Astuce: place une fréquence "Bidon" (création dans le menu Lbn)
ou mets en Lbn Low : 9750 et le tour est joué.

et Encore: après avoir fais cela si pour le même satellite
tu as des canaux en analogique :

Astuces: tu crées un autre nom de sat pour l'analogique

Voici la soluce pour le 18 V quelque soit la polarité (bande C)! Il te faut un régulateur 12 v 15v ou mieux 18V
pour le régul de 12 volt (7812) il faut une zener de 6.2volts 1/2watts
our 15 V et zener de 2.7 ou 3.3volts
pour 18v pas de zener la patte B est soudée à la masse
Un petit relais miniature de 12 volts ,une des pattes sera soudée vers la fiche 0/12 en interne de
la fiche bien sur
en option une diode 1N4148 ou une autre fera l'affaire contre l'induction selfique du relais
pour trouver où couper la piste suivre la sortie du régulateur U102 (pour Echostar 2000)
pour les autres models Echostar 3000 ou Praxis 9800 les circuits sont presque indentiques

Avec un controleur en ohmètre cette piste conduit à la sortie
(il y des petits fusibles ou selfs) qui ne gènent en rien
coupe la piste et soude comme le schéma . Attention pour ton relais ,vérifie la commutation de ces broches et trouve le point centrale de l'inverseur chaque relais est différent selon les constructeurs
En commutation le 0/12 dans le menu Lnb ,tu peux avoir ta tension 18 v ou celle 14/18v de l'appareil
un petit radiateur sur le régulateur sera conseillé
Il te restes à trouver une petite place pour coller tout cela (sur la surface arrière ,Etc..)
Attention au radiateur de l'appareil il y a du 220 v dans la zone
: laisse faire cela par une personne qui bricole en électronique ou en électricité.
Débrancher avant de travailler dans la zone ou protège avec du plastique ou carton !!!
Si tu utilises le 18 V ,plus que le 14/18 alors la commution des broches sera vers le 18v
et le relais sera au repos (menu 0/12 lnb à "non")
ceci à fin de ne pas faire travailler inutilement ton relais.

Spectralook modifié

Tout bon fanatic doit avoir son Spectralook
Quatre petites modifications pour un grand confort d'utilisation
1°)Modification de la sensibilité: une résistance de 14,7K à 15 K + un inverseur
La piste sous le potentiomètre 10Tours sera coupée comme cela.
2°)Quand On modifie la sensibilité ,le baregraphe varie aussi :
correction par le montage : une resistance de 100 k + inverseur.
3°) La sortie video peut être aussi atténuée : par une résistance de 390ohms
mise en serie avec une capa de 4,7n soudées sur les pins 1 et 4 du Ci CD 4011
4°)Fréquences élargies: le spectre des fréquences sera moins serré avec la
resistance de 2,7 K .
Les Inverseurs seront miniatures !
