-------- Réglages d'une antenne FIXE -(Azelmount)---

  1. Mise en place de l'angle d'élévation et Azimut
  2. Recherchedu Satellite



°
Angles Elévation et Azimut

Un peu de technique,un tout petit peu!
1 °) Pour trouver la position d'un satellite : il faut savoir sa longitude
Expl : Astra est situe à 19°,2 Est de longitude
(le 0° est la position de Greenwhich)
2° ) Connaitre le lieu où l'on se trouve (Mais oui bien sûr !! )
Paris est à 48°5' Nord de latitude(bleu) et de 2°,20' Est de Longitude (mauve)
Matoury est à 4°,51' Nord de latitude et de 52°,3' West de longitude
3° ) Convertir ces degrés en degré décimale ( Eh oui !)
Bien entendu nous allons pas faire de calcul : il existe des Bases de donnée un peu partout sur le Net . Ou sinon télécharge la base de données crée par rri ou la base simplifiée sous excel.Attention si tu n'es pas un matheux , envoies tes coordonnées &Selon le lieu où l'on se situe, Le même satellite ne se trouve pas avec les même angles d'élévation et d'azimut qu'un autre site
En conclusion si tu habites Paris par exp: 48,83N Lat. et 2,33E Long.
la variation magnétique est de 4,2 °W (vert sur le schéma)
Si tu as une boussole, elle indiquera le champ magnétique (Nord/sud Magnétique)
Pour info :Le nord Magnétique se trouve vers les environs de baie de Hudson au Canada
Et le Nord Géographique se trouve dans l'ocean Arctique
C'est compliqué?Ton vrai sud sera à 180° + 4,2°(variation ouest) = 184°,2
Si tu regardes une mappemonde , les lignes qui concourrent vers l'océan arctique
ceux sont les lignes de longitude
Et les satellites de Tv sont positionnés tout autour à la latitude zéro (Equateur) et à
36000km
de la terre (position géostationnaire ) à cette position les satellites "semblent fixes". Bref!
Tout cela pour dire que si tu as une antenne mobile ,elle sera dirigée vers Ton SUD GEOGRAPHIQUE.

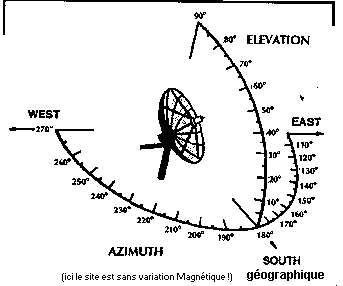

Pour notre cas Ici,antenne fixe ,deux angles seront nécessaires au pointage de l'antenne
Le satellite Astra (19,2° E) Pour Paris : L'élévation est de 31°65 et l'azimut de 158°06 +4°,2 =162°,26
L'angle d'azimut c'est l'angle de rotation Est /Ouest qui faut faire pour se positionner vers la longitude du satellite
L'angle d'élévation ,est l'angle qu'il faire pour viser le satellite du sol vers celui çi
Bien ,passons à la suite
Le mât est perpendiculaire :90° des deux côtés !!! si tu veux moins souffrir lors de la recherche !


L'élévation vers le satellite sera positionnée avec la graduation des dégrés inscrits sur le mât .Ne pas trop serrer l'écrou !!.
(Recherche de la bonne élévation) Ni trop les écrous qui bloquent le mât sur le poteau !!(recherche de l'azimut)

&La position sera approximative bien sure
Le plus" dur" est à venir.

Recherche du Satellite

C'est parti ,le bain est prêt!
Premièrement Si TU AS UN SATFINGER ou digisat (contrôleur de signal <:300f chez tous les revendeurs de Sat (La recherche est plus facile)
Bref je pense que tu ne veux plus achecher ,tu as assez dépensé ?
Nous allons alors transpirer un petit peu
Tu as un appareil Numérique (c'est ce qui est la mode ) Tu sais quel satellite ,que tu veux recevoir? (Longitude) oui :

Tu connais le lieu ou tu te trouves? (Latitude,Longitude)? oui
Tu connais le degré d'élévation qu'il faut pour pointer le SAt. selon ton site ? oui>
Tu as bien mis ton mât à 90° de chaque côté ? oui

Tu as bien positionné le LNB correctement (Probe Horizontale sens Est/Ouest) ?oui

Voir aussi (important)angle offset ou Le Freeware Program : smwlink.zip (1500ko)

attention le résultat est donné pour la position en verticale
pour avoir l'horizontal faire 90°- l'angle offset trouvé
exemple pour ma Ville :
Matoury Longitude :52°W = -52
Latitude 5° = 5
Longitude satellite 43°W =-43
angle offset trouvé :-60,8 °
donc 90°-60.8° = 29.2°
Mon antenne a 180 cm de diamètre = D (perimetre)X 3.1416 = 565.4 cm
et pour 1° = 565.4 /360° =1.57 cm
donc le position de l'horizontale se trouve à 1.57 X 29.2 = 45.86 cm sens inverse horloge
Tu as lu la notice de ton démo ,connais tu un peu ces fonctions?NON (alors va voir Un pro)
Ton démo a- t'il un Bargraphe (indicateur de signal)?oui
As- tu bien mis la chaine que tu veux recevoir( Son canal ,sa fréquence ,sa polarité,)


Toutes tes connections et Branchements sont correctement bien faits ?oui
Rien de va gêner La réception (Batiment ou arbre) ?
Attention pour une antenne Offset les signaux ne viennent pas perpendiculairement à l'Antenne ,
ils arrivent un peu plus vers le haut.
Tu n'as toujours pas Le satfinger ou autre modèle (même en demandant à un copain?)Non
La télé est allumée et l'inscription du canal est vue?
Pas de signal ou écran noir? oui
C'est parti

Partir de l'azimut et de l'élévation ou est sensé se trouver le sat ;
Fais une marque sur le mât et sur la mesure des graduations pour le départ


Montes en élévation ou abaisses l'élévation très très doucement

La technique est : fais monter un petit peu !!
Attention L'antenne étant de petite dimension : la réception du signal peut être faible

Montes un petit peu ("un chouia") ---Maintenir!!! ---:pour la reception numérique ,il faut attendre que le démodulateur numérique " décompresse l'image " : selon les démos cela va de 2" à 5 "
C'est long !!!! Mais oui c'est long (Tu n'as pas encore le satfinger !)
Continuer comme indiqué plus haut.
Toujours pas d'image (cela aurait été trop beau)
Maintenant abaisses lentement , maintiens , et ainsi de suite.
Toujours Rien !!!!

Reviens la position de départ ,ou tu as fait tes marques!
Tournes maintenant l'azimut ,1 à 2 mm au choix à droite ou gauche (puisse que tu n'as encore rien trouvé)
Et recommences les même manoeuvres ,faites plus haut !!!

Un quart d'heure est passé et toujours rien !!!!

Voir une des lois de Murphy : ce n'est pas toujours ce qui est évident ,qu'il faut négliger. ou l'expression : mais oui ,mais c'est bien sûr!!.
Revenir aux conseils lus plus haut !


Le satellite est là et tu ne le trouves pas !!

Problèmes :
Canal , Fréquence , Lnb ,Pid,SR ,Fec, Polarité , commutation LNB ;mal mis!!!!

Tu as le bargraphe qui monte et rien ne fonctionne : ce n'est pas le bon satellite

En Bref pour une antenne fixe : La recherche ne doit pas excéder plus de 10 minutes .!!!!


Quand tu as reçu la réception, affines les réglages avec le bargraphe Azimut, élévation , et tournes, avances un peu la Llnb, pour corriger si nécessaire
