--- Réglages d'une antenne FIXE en Azel----

L'angle offset de polarisation

Pourquoi la Lnb est légèrement inclinée sur une antenne en azelmount.(Rotation en azimut et élévation)

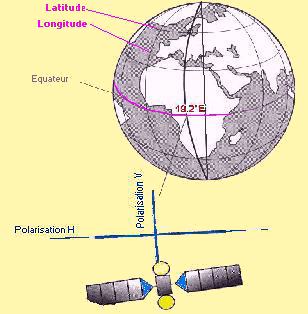

La transmission est dite verticale quand la réception avec Le probe résonnant du lbn est verticale (// au Nord/Sud vrai) Pour respecter la polarité verticale du Transmetteur (satellite) Le polariseur/Lnb sera monté légèrement incliné de la verticale de l'antenne quand la réception est eloignée du vrai sud. Seules les polarités en réception du satellite positionné au vrai sud ne sera pas mis en offset.

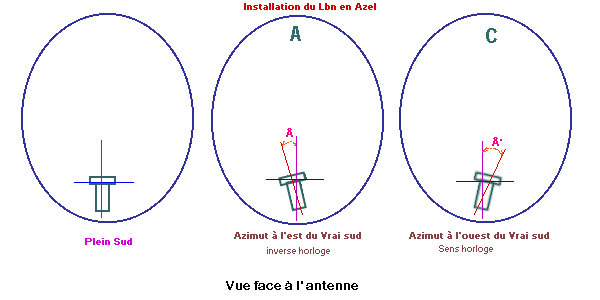

l'angle A est fonction du site ,dépend de la longitude et de la latitude du site.
Pour ne pas compliquer la chose : En pratique ,il est plus facile de tourner la source (guide onde) vers le point ou la réception devient nulle . Faire une marque ,et alors repositionner le guide onde ,pourqu'il soit exactement à 90° de la marque.Cette procédure donne automatiquement la position offset du Lnb. En Polarmount la simple règle vue précedement sur d'autres pages, est de positionner le probe verticale vers le vrai sud ,ou le probe Horizontal vers l'est/ouest et la polarisation offset se fera automatiquement ,par la rotation de l'antenne et du skew.
Quelques positions Offset du Guide onde
Paris (Pol V) : Astra (19.2E): 6.8°A - Eutelsat (13°) : 9.3°A - Intelat 25°W: 23,7°C
A: sens inverse horloge : tourné vers la gauche C: Sens horloge : tourné vers la droite
Cayenne (Pol H) : I801 31,5°W (Csa): -13°C(sens inverse) ou en Pol V 77°A

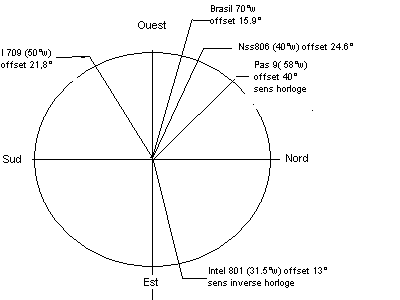

Installation de la Lnb sur l'antenne en POLARITEE HORIZONTALE (quelques satellites) ,Position : Cayenne ( Longitude 52,5°W et Latitude 4,8°N)




  Le Freeware Program : smwlink.zip (1500ko)

attention le résultat est donné pour la position en verticale
pour avoir l'horizontal faire 90°- l'angle offset trouvé
exemple pour ma Ville :
Matoury Longitude :52°W = -52
Latitude 5° = 5
Longitude satellite 43°W =-43
angle offset trouvé :-60,8 °
donc 90°-60.8° = 29.2°
Mon antenne a 180 cm de diamètre = D (perimetre)X 3.1416 = 565.4 cm
et pour 1° = 565.4 /360° =1.57 cm
donc le position de l'horizontale se trouve à 1.57 X 29.2 = 45.86 cm sens inverse horloge
