Sat Hero 600 HD (Sathero technology Ltd) (Clone du SatheroMeter Sh600HD)
Patch.bin to program Winbon 25Q128BVFG ou Spansion FL128PIF
Video by Richard Rochemont - French Guiana

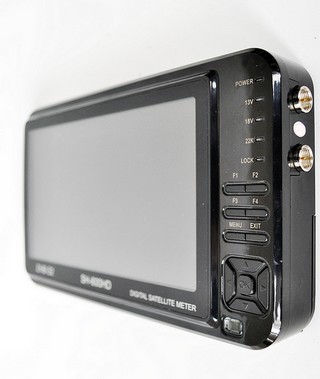

Présentation
*Un écran 7" très pratique pour travailler
*une sacoche protectrice très bien adaptée à l'appareil
* une alimentation de 14 V 2A
* un câble Jack/Rca pour les sortie audio et Video en A/V
Sur l'écran il y a un plastique protecteur que l'on peut retirer si on utilise l'appareil avec la sacoche
Une télécommande pour une utilisation pratique : pour les chriffres

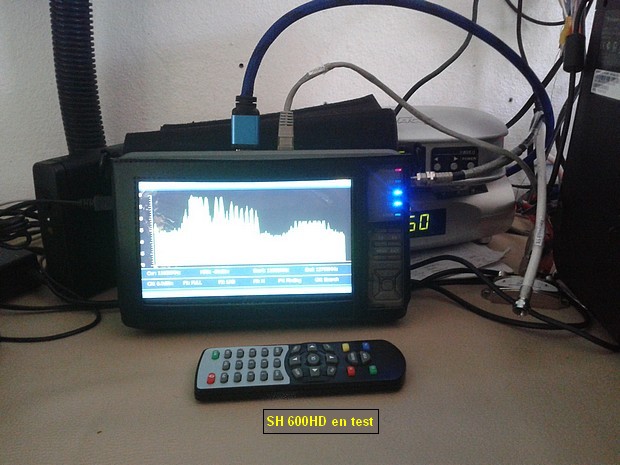

Utilisation et essais
L'allumage s'effectue après avoir appuyer 2 secondes sur le bouton on/off
puis 5 secondes plus tard l'appareil est en fonction

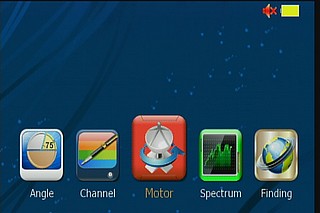

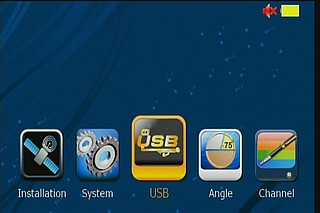

on navigue dans les menus assez facilement ,installation de la langue française

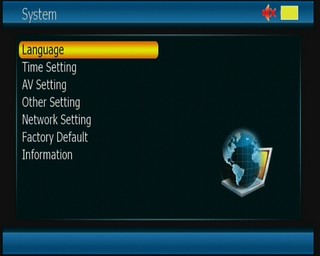

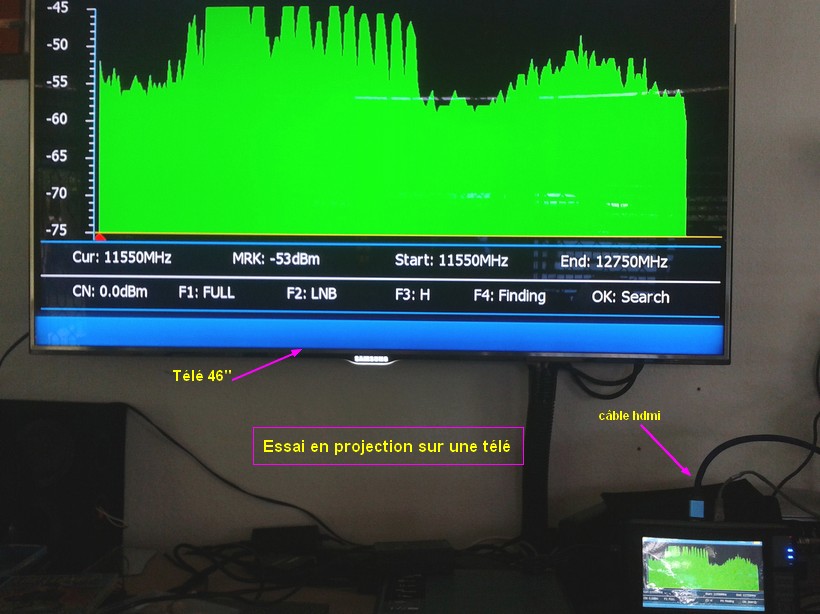

La sortie en Hdmi vers une télévision ,elle n'est pas automatique (bug?!) il faut retouner vers le menu system pour réenclencher sa sortie!

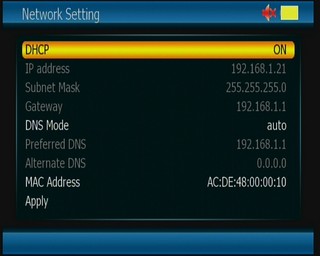

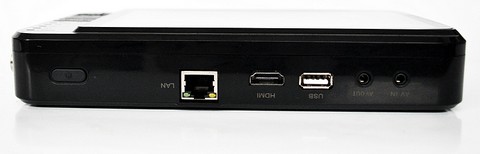

l'entrée Rj 45 est utilisée seulement pour une mise ajout des Tps ,pas fonctionnelle sur ma zone (Amérique du sud)
Une entrée Usb pour les mises à jour :firmware et la liste des satellites et de leurs TP(transpondeurs) (la version 2.27 récente à un bug pour entrer la liste des Tp
ne fonctionne pas pour l'Usb et bloque l'appareil (signaler au constructeur)
* Très sensible en mesure du signal !

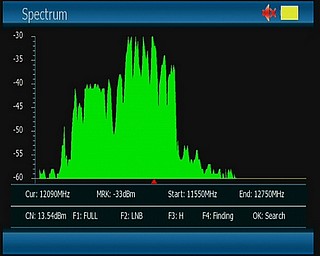

* le spectromètre ce n'est pas un real-time comme annoncé sur leur pub (seul jusqu'à ce jour le trimax 3500 et 4500 sont des vrais un real-time,mais ils ne font pas du DvbS2 en signal!!)
il faut attendre toutes les 1.9 secondes sur le spectromètre pour voir son changement !!!! pour un fanatique Sat c'est l'enfer!!
La remise d'un firmware d'une version précedente pour faire des essais ,l'appareil à donner un écran bleu après sa mise en route = dépannage avec l'envoi d'une mémoire flash par le revendeur
sa reprogrammation !!! (avec le trimax 3500 ,il n'y pas pas ce probleme en cas d'erreur ou de mauvais manipulation!!)
Presque tous les appareils sous licence chinoise la durée de leur appareils est limite! (la baterie de mon Trimax 6600Hd par exmeple a duré 3 mois)!
Si on veut du pro, mieux vaut se diriger vers les licences allemandes,Japonaises, corréenes ,ou américaines!!
mais le matos pro coutent très chers!!!
Les plus
*Large écran
*vrai Dvb-S2
*visualisation sur la télévision avec tous les systeme pal/secam/ntsc,palM,palN - Hdmi480/580p/ 720p /1080I (pas de Progessif en 1080)
*Rj 45 ( limité seulement pour mise a jour Tp non fonctinnel dans certaines zones géographiques)
*Usb pour programmation Fimware ,Tp list ou User (en Tp list il y a un bug cela bloque l'appareil version V1.227 setp 2013)
*sensible en détection signal
*Dbm ,Dbuv,Ber,C/n ,
*Usb utilisable aussi en multimédia (photo ,flim),attention seul les films enregistés sur l'appareil fonctionnent ,les Mp4,,Mpeg2 ou autre dvix ne fonctionnent pas

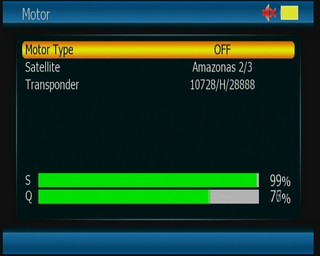

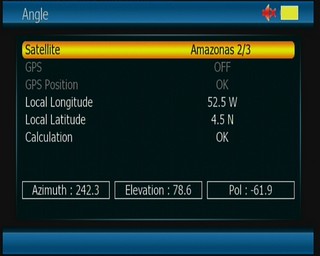

*azimut,élévation offset Lnb
*menus pour les signaux assez complets

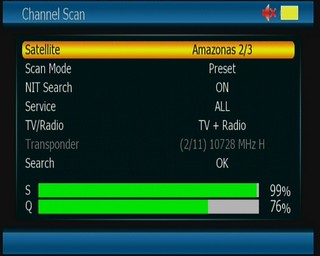

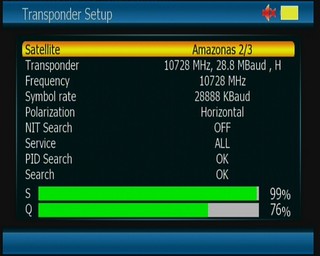

*Détection Tp ,en auto single ,aveugle
*bonne détection même dans le mode spectromètre

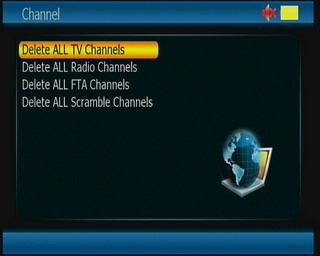

*effacement des tp ,canaux
*voyant de charge ,vert en charge ,orange charge pleine
*leds bleus sur la face avant
*Signal sonore de détection très fort
*Un port F pour tester un câble alimenté.(dommage que ce n'est pas un port en mode loop)
*coffret offert
*cable rca offert
*télécommande
*sortie/entrée RCA
*peut servir comme récepteur satellite
*2H30 d'autonomie (batterie neuve testée sur le menu signal)
Les Moins
*Impossible d'éditer manuellement le nom d'un Satelitte!(en cas de bug de l'Usb )
*Il faut passer par le fichier CSV et le charger en Usb
*La Sortie Hdmi n'est pas automatique ,il faut revenir dans le menu system pour le relancer: bug ?!
*Impossible de baisser le son du beeper (qui est très fort)on peut le couper mais pas le baisser
*Spectromètre n'est pas un real-time annoncé ,l'échantillonnage se fait tous les 1.9 seconde!!!(comme on le rencontre souvent sur d'autres models de moyenne game) Pas de Mer (taux d ’erreur de modulation)(Niveau reçu après décodage) Pas de diagramme de constellation Le diagramme de constellation est une représentation graphique des symboles numériques reçus au cours d'une période de temps .
Ils peuvent être utilisés pour identifier le type des interférences ou de la distorsion dans un siganl.ces symboles sont théoriquement groupés en quatre points en Qpsk
et en huits points en 8psk .Plus les symboles sont groupés en petit cercles ,meilleure est la modulation!!!Mesureur de champs

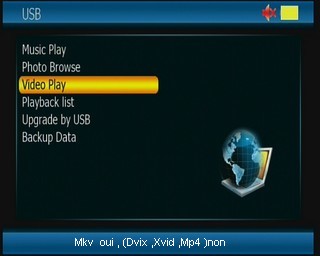

* en option Multimedia ,lecture des fichiers MKV , pour les dvix ,xvid ,mp4 essais avec plusieurs fichiers = impossible

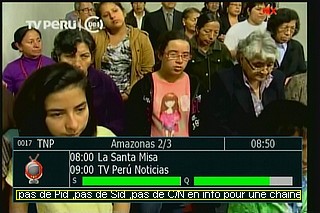

* Pas de sid ,pid des chaines!!
* pas d'infos sur la norme de décryptage d'une chaine
* La deuxième sortie/entrée F n'est en mode "loop out" c'est juste un testeur de câble qu'il faut alimenter avec un récepteur.

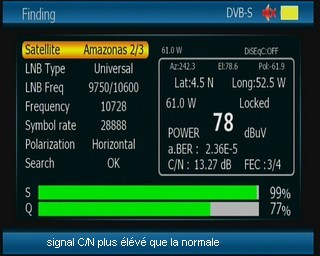

et comme souvent pour les Clones :le firmware a des défauts de conception :le niveau C/N a été suramplifié non conforme à la réalité des mesures
Il manque une bonne série de codec en Vidéo
Blocage en changeant de firmware!!Hulk !!!
je pense que l'on gaspille plus d'argent en achetant les clones !!(le tuner est souvent de moins bonne qualité!)
J'ai eu un clone Stalink 6932 sous les mains et le tuner détectait très mal le DVB S2!
Comme l'on dit souvent "bon marché coûte cher"
Caratéristiques du constructeur
DVB-S/S2
Demodulation QPSK, 8PSK
Spectrum analyzer
7 Inch HD TFT LCD screen (16:9)
MPEG-2/MPEG-4/H.264 decoding Video format and 1080 Full HD
Multi-purpose design
Easy operation OSD design
Quick satellite signal finding
Program play, video monitoring
Rapid satellite cable and LNB detection
Quick satellite antenna installation
Global satellite data preset
Satellite parameters editable

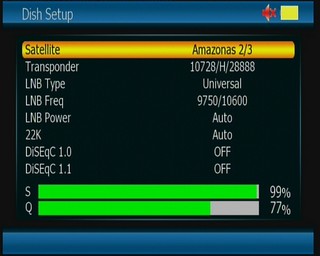

Support DISEqC1.0, DISEqC1.1
Easy operation DISEqC1.2, USALS OSD design
Multiple satellites/TPs scan, blind scan and NIT scan
Display POWER, BER, FEC, C/N, NIT value
Sound prompt when signal locked
Signal locked indicating light
13/18 volts indicating lights
22KHz indicating light
LCD backlight turns off automatically
LNB short-circuit protection and warning
Audio and video input/output
HDMI output
Upgrade software and parameters through RS232, USB2.0 , Network
Ethernet 10/100 Base-T MAC interface build-in
Support USB PVR, MP3, JPG photo playback
Remote control included
Removable battery design
High capacity LI-ION battery (2550mA), can last around 2.5 hours
Length x width x height: 21 x 12.5 x 3.5 cm
Weight: 0.62Kg
Notes & Observations
Note1

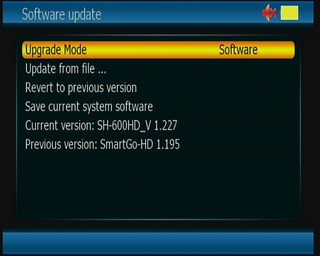

Appareil bloqué par la mise en place d'un firmware antérieur (les deux versions étaient présentes dans le menu et on avait le choix)
Dépannage :réception du fournisseur d'une mémoire flash Winbon 25Q128BVFG ou Spansion FL128PIF programmée par le vendeur,et mise en place sur le circuit = fonctionnement ok
Nota on peut le reprogrammer aussi avec le programmateur EZp 2010
pour une option de mise en place d'un boot, il faut un cable Mini usb/Rs232 et PC le mettre en "superterminal"(si Windows7 chercher sur le net)
une fois que vous avez configuré votre Hyperterminal (Nom SH-600HD ,selectionner votre port,mettez vos Tps (vitesse 11520 ,bit 8 etc..)
ouvrir le mode hypertaminal du PC ,puis allumer votre Sh600HD avec les deux boutons en même temps appuyez sur "on" + fleche Î(haute)
cela donne sur l'ecran terminal "CCCC"
la séquence de transmission démarre
choisser le ficher à transmettre :software "SH-600HD1_227.ssu"
laisser l'appareil s'auto configurer jusqu'à "Write Finish" écrit sur le terminal
Note2
En cas de non fonctionnement en position "batterie" ,vérifier les deux résistance cms R200 (0.2ohm)qui peuvent être coupées
Note 3
*Programmation des "tp liste" en Usb mode CSV (usb)
Attention si vous utilisez Excel ou Open-office le fichier lu et modifié par ces logiciels ne donne par la bonne version en CSV

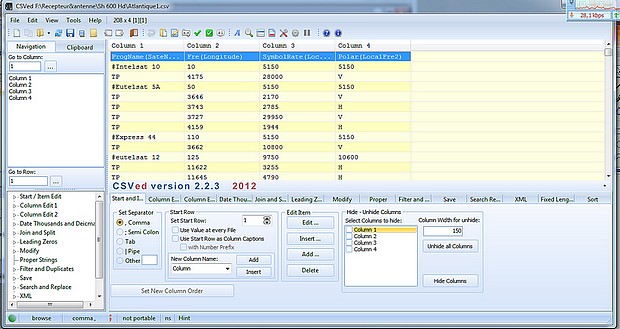

mieux vaut telecharger sur le net gratuitement le petit logiciel :"CSVed"
un peu obscure au début ,mais un bon technicien aime la découverte n'est-ce pas!
Un fichier Csv modifié par mes soins pour la zone amérique (manque quelques sat Usa que vous pourrez ajouter )
Fichier CSV zone Amérique

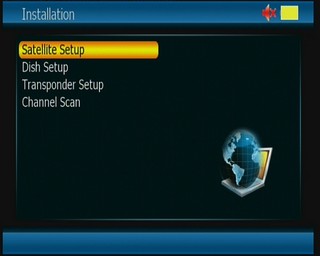

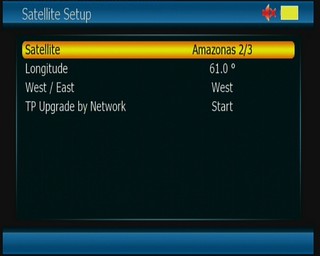

Puis changer "E" en "W" pour le position du sat dans le menu"Installation" Satellite Setup
Logiciel CSVed
Notes :Même en débranchant la batterie pour une longue période de l'appareil ,la batterie peut être mauvaise et Hs (fabrication mauvaise)!!!
Batterie Li-lion 3x3.7v =11.1 V 2500mh dimension 78mm X 42mm
Maintenance

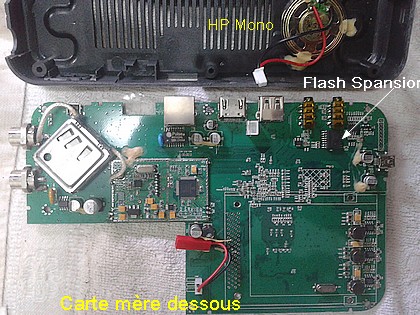

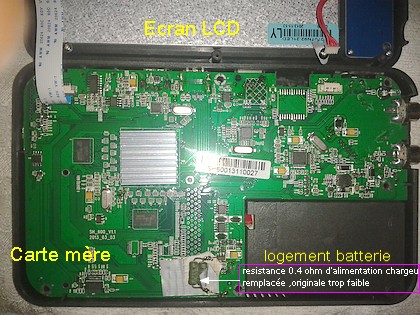

Il faut juste enlever les 6 vis sur la face arrière pour avoir acces aux circuits
faire attention en retirant les connecteurs et noter leur sens
j'ai remplacé la résistance d'origine 0.2 ohm par une plus puissance,elle avait été coupée !!

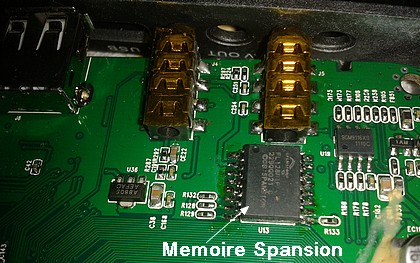

vous pouvez en cas de défaut du boot ,retirer la mémoire spansion ,et la reprogrammer avec un programmer qui permet ce type de mémoire (Ezp 2010 par exmeple)
le fichier patch bin est au début de la page
