Pointer une antenne Satellite

Video by Richard Rochemont - French Guiana


1°) Il est préférable d'acheter un mesureur de champ satellite avec la fonction spectrometre en temps réel ou real -time
Ils sont un peu plus cher
Prix variant de 400E à 3500E.
en comparaison le Promax Hd Ranger ou Hd Ranger+ ont un temps de balayage de l’analyseur de spectre de 90ms!! certains mesureurs de champ avec la fonction spectrometre ne sont pas en temps réel
le balayage se fait tous les 1.2 voir 1.8 secondes ce qui est inacceptable pour un passioné ou un fanatic
Comparatif petits mesureurs publics
Mesureur
dvbs dvbs2 dvbT
sensibilité
dbuv
dbm
Edit pid
Edit nit
C/N db
Mer cber
a.ber
Signal/Qualiié
balayage spectrometre
Constellation
video/audio in/out
Multimedia usb Rs232 rj45 Pcmcia batterie
Prix E
Trimax 3500
oui non non 65~25dbm oui non oui oui oui oui non oui oui
real time rapide
non oui non oui non non non 1h30 ~300
oui oui non 80~25dbm oui non oui oui oui oui non oui oui sensible
1.7s !!
oui oui+hdmi non oui non non oui 1h30 ~360
oui oui non 80~25dbm oui oui non non oui non non oui oui sensible
1.8s !!
non oui+hdmi oui (bug) oui oui oui oui 2h30 ~230
oui oui non 65~25dbm oui non oui non oui non non non oui sensible
1.5s!!
oui oui+hdmi oui oui non non non 3h ~320
X-Finder
Golden media,Edision,Amiko
oui oui oui bug 65~25dbm oui bug oui non non oui oui non oui oui
real time sur scan 50Mhz seulement
oui oui+hdmi oui oui oui oui oui 3h45 350-470
---Clarke Techc Triple 3---
HD STC Finder
oui oui oui 65~65dbm oui non non non oui Terrestre seulement non Terrestre seulement oui sensible
1.2s!! il faut descendre le scan à 100 mhz pour 300ms
non oui+hdmi oui oui non non non 2h3 350-499
..............8DTEK...............
King Kong Combo Meter SF8318
oui oui oui 65~25dbm oui non oui oui oui oui oui oui oui real time 0,5s en wideband oui + Gps(8Dtek) rca/hdmi oui oui oui oui oui 4h 526-650
Utilisation pratique

L'exemple utilisé ci dessous est un Trimax Sm3500 ,mais selon votre mesureur plus ou moins sophistiqué la méthode la même
Il va de soit que la localisation du satellite est grossièrement localisée et que la lbn est à peu près bien positionné

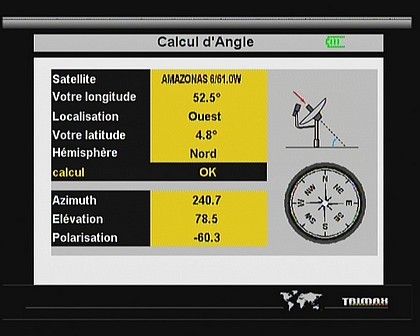

Pour positionner correctement votre Lbn ,aller dans le menu "angle Satellite"
mettez votre longitude locale et votre latitude ,l'endroit où vous vous situez, ici c'est Longitude :52.5W et Latitude 4.5N
le satellite recherché est Amazonas 61°W de longitude ouest.

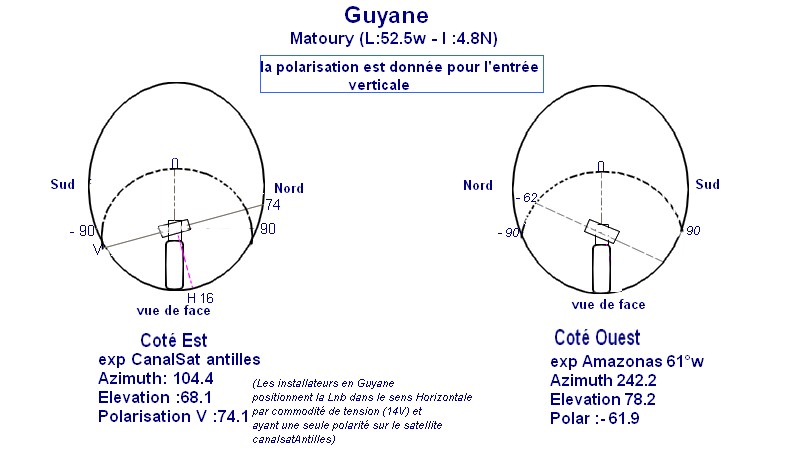

1° Position de la tête Lnb

il faut savoir , pour une antenne fixe ,la position de la tête Lnb varie selon la position logitudinale du satellite par rapport à votre position au sol
voir :http://rri.pagesperso-orange.fr/reglage3.htm">

Ici l'azimuth est 240,7 l'élévation est 78.5 et la polarisation de la tête à -60,3°


Le résultat ici de la polarisation de la Lnb est donné pour l'entrée verticale (14v)
Négatif = sens inverse de l'horloge ,positif = sens de l'horloge
nota :si vous voulez placer la tête(l'aiguille) de la Lnb en Horizontale,il suffit de faire une angle de 90° avec la polar trouvée en verticale

comment savoir ou se trouve le probe V ou H ?
généralement sur certaines têtes Lnb ,on note deux probes ,une avant une petite barre de métal et une autre perpentidulaire
celle qui se trouve avant la barre est la position verticale



2° Le spectre

Pour ne pas trop souffrir ,il vaut mieux acheter un mesureur avec un spetrometre en temps réel !!
Tous les spectrometres de mesureurs avec un temps de balayage de 1.2s voir plus sont à bannir surtout si vous êtes un chasseur de feed ou un passioné
et on les trouve sur de nombreux models !!!Grrrrrr!!!
même plus cher ,cela est préférable surtout si vous faites souvent des réglages ,soit pour vous même ou pour vos amis !!!
bref si vous êtes un passionné ou fanatic !!

 ,

*Lancer la fonction spectromètre
*vérifier la polarisation VL (14v 22kz off) ,Hl (14v 22kz off) ,VH (18 v 22kz on) ou HH(18 v22kz on)
*Mettre l'oscillateur de la Lnb soit en basse (9750 ou une autre) soit en haute (10600 ou une autre ou la fonction universelle (9750/10600 ou une autre)
ces choix dépendent de votre tête LBN!
vérifier que la ou les fréquences que vous voulez recevoir sont bien dans cette bande de fréquences qui va être visualisée sur le spetromètre
*relancer la fonction spetromètre
*affiner le niveau reçu ,soit en augmentant ou en diminuant les dmuv ou dbm le niveau du spetromètre *laisser le span en mode Full (complete)
Rechercher, positionner et caler votre antenne quand vous avez trouvé les fréquences du satellite que vous être en train de rechercher
sur certains mesureurs plus sophitiqués ,on peut vérifier que c'est bien le satellite que l'on cherche
En se calant avec le curseur du spectrmètre sur une fréquence du satellite et faire une recherche en blin scan
OU sur d'autres mesureurs professionnels ,il y a une fonction NIT (Table d'indentification du réseau) qui indique que nous sommes sur le bon satellite (ces mesureurs sont chers!!) Sur les moyennes gammes de mesureurs ,on revient sur la fonction du sigal finder pour vérifier en mode "qualité et signal" que c'est le bon satellite recherché
et ainsi de suite..
Note le signal C/N veut dire Carry/noise ou niveau en dm de la porteuse sur le bruit de fond
le Mer c'est le niveau de la porteuse sur le bruit du signal décodé dans l'appareil
donc le C/N est à l'entrée du signal dans du tuner de l'appareil et le Mer est à la sortie
Astuce :il est préférable si vous avez ces deux niveaux sur votre appareil de se caler plus sur le Mer quitte à perdre quelques 1/10° de db en C/N pour gagner des db en Mer
Le réglage du LNB


Une fois que vous êtes sur le bon satellite ,il va être nécessaire d'ajuster la position du Lbn sur son support
faire une marque sur la tête lbn et sur son support avec un petit feutre ou crayon
déplacer la tête soit en avant ou en arrière pour trouver le maximun de signal = c'est le point focal
là ou l'antenne concentre le maximun d'énergie.
A maintenant ,il faut trouver la bonne position de l'angle d'offset de la Lnb ,faire une marque de départ
puis tourner soit à droite ou à gauche pour avoir aussi le max de signal
Nous allons revenir plus tard pour affiner
*Bouger l'antenne en rotation et en élévation pour recevoir aussi le max de signal
* revenir sur la position de la tête ,et refaire comme en A en bougeant très peu
si vous avez déja légèrement positionner l'angel d'offset de la Lbn au départ ,les efforts seront limités !!!
Mesure en C/N ou mieux en MER


Video by Richard Rochemont - French Guiana


Les mesures de contrôles

Les bons mesureurs sont dotés de mesures donnant des valeurs contrôlant la qualité de la modulation
ces mesures ne peuvent servir directement pour le pointage ,calcul trop longs
La mesure du BER (bit error rate ou bit du taux d'erreur)
Elle se divise en deux mesures le CBER et le VBER(LBER en dvb-s2 ou a.BER)

Le mot BER veut dire : Bit Error Rate
C’est le calcul du nombre de bits erronés par rapport aux nombres de bits transmis.
Le BER traduit la dégradation des informations numériques transmises.
Viterbi: Algorithme utilisé pour la correction d'erreurs en transmission numérique.

En résumé
Le taux d’erreur satellite, :
Le CBER
(taux d ’erreur avant la correction de Viterbi) :
Il doit être inférieur à 1.0E-4 (soit une information perdue pour 10 000 informations transmises).•
Le VBER ou a.BER
(taux d ’erreur après la correction de Viterbi) :
Il doit être inférieur à 1E-9 (soit une information perdue pour 1 milliard d’informations transmises).
Le UNC
(nombre de paquets perdus) :Il doit être pratiquement nul.
Le MER
(taux d ’erreur de modulation) :
Il doit être supérieur à 8 dB
La notion de ces taux se fait sous une forme mathématique ex :1.0E-8 ce qui signifie qu'il a au moins 1 bit d'erreur sur 100000000 bits transmis
et que 1.0E-7 est meilleur que 1.0E-6 et que 10E-6 est supérieur a 3.93-6
Résumé
pour avoir une réception convenanle le CBER ne devrait pas monter au dessus de 1.0e-4 et le VBER ou le LBER devraient avoir eux une valeur de < 1.0e-8
et le seuil minumal a ne pas dépasser est de 1.0E-4 sous peine de voir des artéfacts ou images d'ombres multiples


La constellation

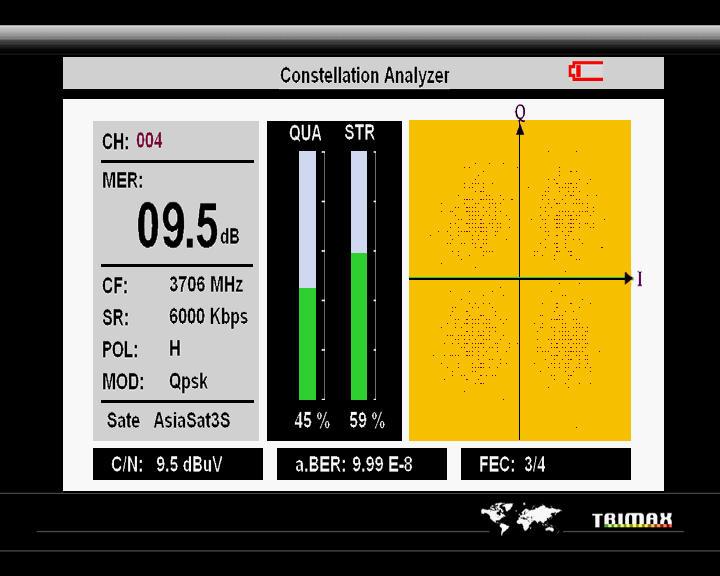

on voit Ici une mauvaise modulation

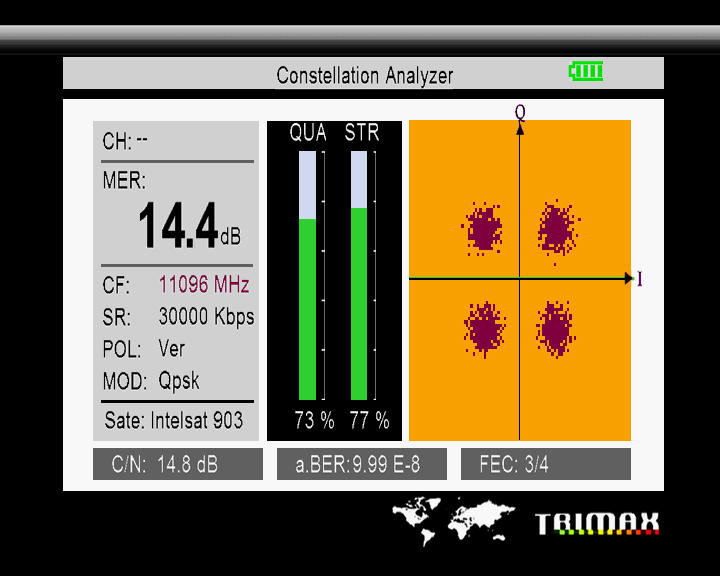

ici une bonne modulation
Le diagramme de constellation est une representation graphique des symboles numériques reçus au cours d'une période de temps .
Ils peuvent être utilisés pour identifier le type des interférences ou de la distorsion dans un siganl.ces symboles sont théoriquement groupés en quatre points en Qpsk
et en huits points en 8psk .Plus les symboles sont groupés en petit cercles ,meilleure est la modulation!!!
Nota : bon à savoir certains mesureurs grands publics ont des étalonnages imprécis !! .
