mise à jour 25/02/2015 KING KONG 8DTEK

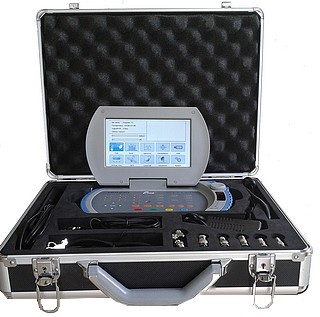

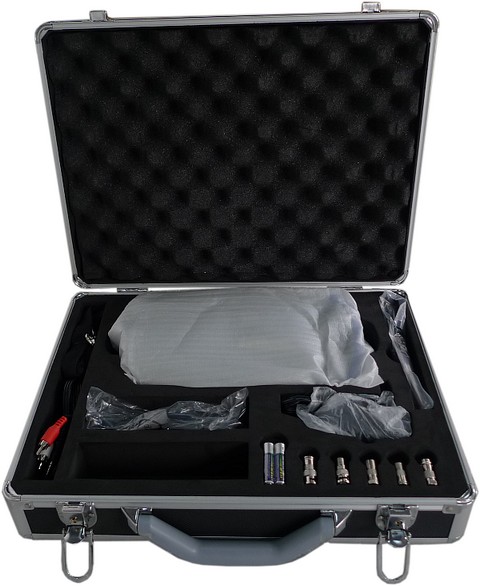

Accessoires.

King Kong 8Dtek 8dtekmeters.com <---> Summit SCT 831B HD
(Combo Meter-SF831B - Openbox SF120-DCA 2012 GigaLyser)


8 Dtek avec Gps + niveau à bulle
SF831B sans Gps ou SCT 831HD avec Gps







Video by Richard Rochemont - French Guiana

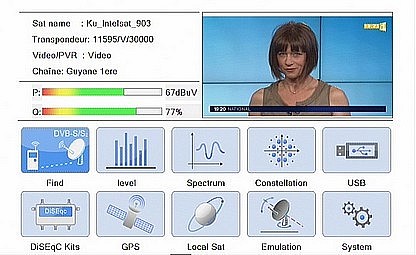

Présentation

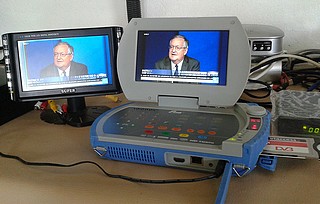

*Un écran 7" HD ,qui est protegé en fermeture par un boitier bleu&gris

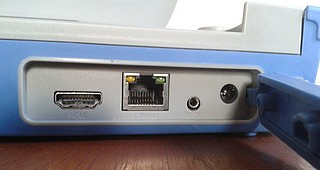

*les connexions : Hdmi,Isb,Rj45,Alim,Pcmcia,jack sont aussi protegées par une fermeture en plastique abs
*Il possède deux claviers ,un sur le boitier, l'autre sur la télécommande
*un afficheur numérique pour la qualité du signal ,et un bargarphe
un bouton rotatif qui permet l'excusion du probe en mode spectromètre et pour le reset en cas de bug de l'appareil
l'allumage prend 20 secondes pour la mise en fonction
Il possède une grande variété de fiches en connexion pour les cables coaxiaux
un petit niveau à bulle permet permettre l'horizontalité de l'appareil lors des étalonnages en élévation et en azimut

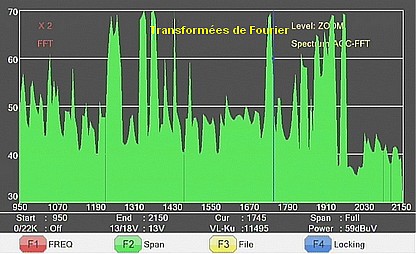

le spectrometre a deux modes : le FFT (analyse détaillée des transpondeurs en fourrier) et le mode AGC (automatique de gain) plus rapide

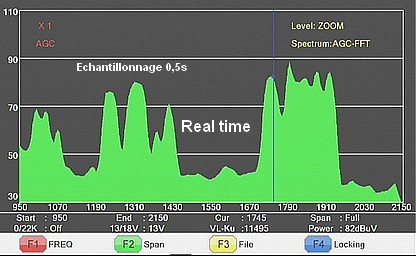

On peut dire que le mode AGC est le mode real time ?!utile pour travailler sur les antennes mobiles et même fixes (Le temps de balayage de l’analyseur de spectre ~ 0.5s) toujours moins rapide que le Trimax sm3500
pour 120E de plus il reste meilleur que tous les autres Satlink,SH600HD et consors dont leur balayages vont de 1,2 à 1,7s !!!!

Pas de bugs constatés pour les recherches des Transpondeurs en auto,ou en manuel
la sortie Hdmi est automatique ?, dépend surement de la source en vidéo ?,car je n'ai pas vu de réglage dans le menu

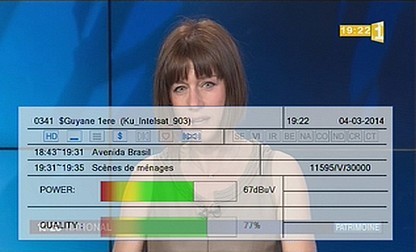

les images sont de très bonnes qualités , le son très clair en stéréo
les appuis sur les touches du clavier sont correctes
le beeper peut être couper,le son est non agressif,ouf!!!
l'infrarouge est trop directif


Les PLUS
Ecran 7" lumineux
Télécommande
Vraie Dvb-S2
Détection scan ,manuel ou auto correcte,Scan Nit, pas de bug

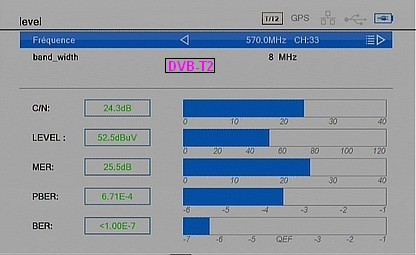

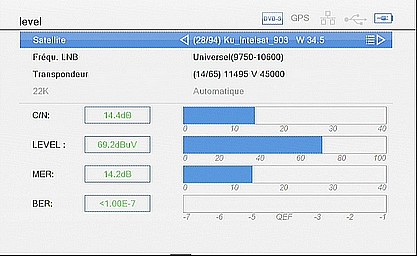

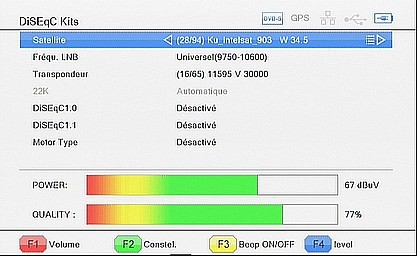

Toutes informations utiles sont présentes :C/N,level,Mer,Pber,Ber,

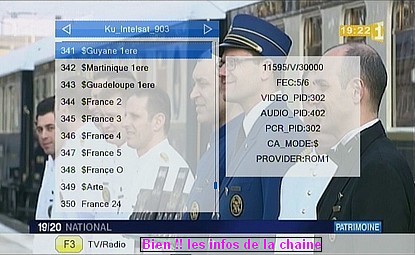

Les informations des Pids ,sids ,caid,Fec sont présentes
Spectromètre Agc correcte (Le temps de balayage de l’analyseur de spectre sur toute la bande est de ~0,46s)
Spectromètre en FFT
Full Span et multi span au choix selon la largeur de bande souhaitée
Verrouillage du transpondeur avec ses informations en mode spectromètre
sauvegarde des transpondeurs souhaités du satellite
comparaison de la sauvegarde avec le réel ou pour une autre antenne
Molette pour le probe du signal en mode spectrometre
***Bouton de reset
*on peut changer le mode de fond d'écran en black ou en write"
Adaptateur pour cables coxiaux divers
Afficheur de qualité à led et bargraphe sur l'appareil pour voir de loin!
Niveau à bulle ou buddle level
Télécommande
Voyant rouge=batterie déchargée ,voyant vert=batterie Ok

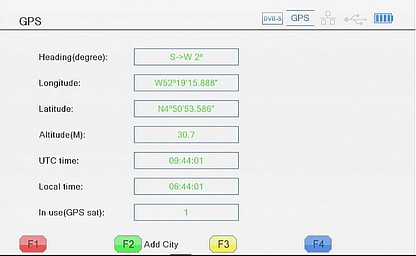

Gps complet

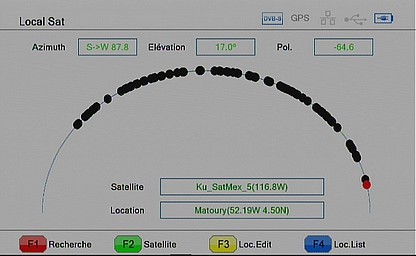

*Intelligent azimut ,boussole ,polar Lnb
*Beeper non agressif
*Style d'écran : black ou white !!

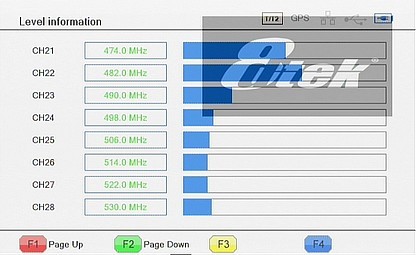

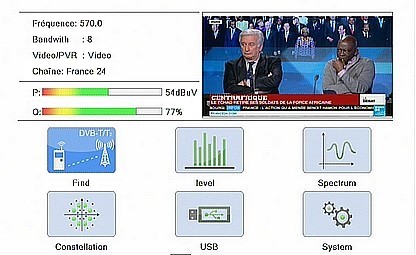

*DVB-T2 sans bug *Liste de canaux en DVB-T2 sont visualisés
*constellations multiples bandes
**Intelligent le Global satellite pour son site
Multimédia ,son très clair !!
Rj45
Usb
Ci conax
Ca Pcmcia


Les MOINS (pour un fanatic exigent)
<#a href="https://www.youtube.com/watch?v=qrXJZAUhfvE">Spectromètre devrait être un peu plus rapide Le temps de balayage de l’analyseur de spectre 0,46S et cela aurait été le top des mesureurs grand public

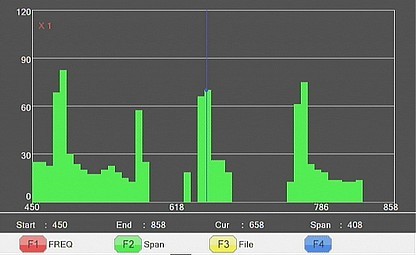

le temps de balayage est invariable depuis le full scan jusqu'au scan à 200mhz! il reste à 460ms
en dessus de 200 mhz le temps de balayage est plus rapide
L'infrarouge est trop directif (pour la télécommande)
pas d'infos sur l'Hdmi
La luminosité de l'écran n'est pas réglabe,je n'ai pas constaté d'auto réglage de la luminosité
dans le niveau du spectromètre ,si l'antenne est grande >240 cm il est utile d'utiliser un atténateur extérieur!
je n'ai pas trouvé la commande pour le mode "page" (10 en 10) des chaines ,grrrrr!!

on ne peut couper le son de l'appareil quand on connecte une télé en Hdmi ou en Rca en //


Des petits détails!! ,mais c'est ce qui qui fait la différence avec les autres models!!!



Conclusion
Le Firmware devrait être un peu amélioré pour la vitesse du spectromètre
et cela serait le top des mesureurs grand public
Un patch (non officiel) pour le sharing serait le bien venu!!!
Il dépasse tous les autres Satlink ,Sh600Hd et consor (vu son prix :525E /2014)
selon leurs techniciens ils ont surtout favorisés le Conax!pour le lecteur en CI ...(droits libres ?)
dommage que lors du spectrometre on peut pas travailler aussi avec un spectre "Unfilled" .
certaines zones du menu ressemble à ceux des Azbox bravissimo (plagiat ou ceux sont les même programmeurs)


Il existe plusieurs versions : le 8Dtek ,Combo Meter-SF831B ou Openbox SF120
Concepteur :Sen5 Lab's
les models sont différents grâce à leur firmwares,plus ou moins élaborés
les firmwares(.abs) sont bloqués surement au niveau du Crc
il suffira peut être de démonter l'appareil trouver la mémoire flash,la déssouder
et la passer au programmateur genre "Wellon 490" ou EZP 2010
En update cela donne "fichier invalide" ,quand on veut remplacer le firmware d'un appareil vers un autre
j'essaierai un peu plus tard vu que l'appareil est neuf et je veux en profiter le max
Il y a toujours un risque!!
il me semble qu'il y a des patchs des Openbox S120 sur un forum russe
un patch(non officiel) avec le "mode sharing cccam ou newcamd" serait au top ,je n'aurai plus besoin de me balader avec mes cartes viacess ou Seca
pour le DxSat qui ne peut acheter un Promax ou autre mesureur à 2000 E
cela est un bon investissement .





DxSat :Ceux qui aiment les signaux très faibles (chasseur de feeds)

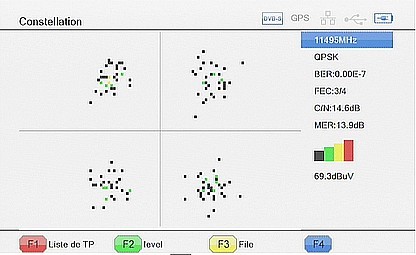

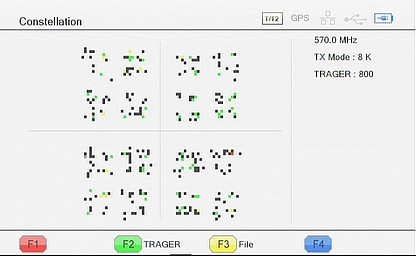

Diagramme des constellations

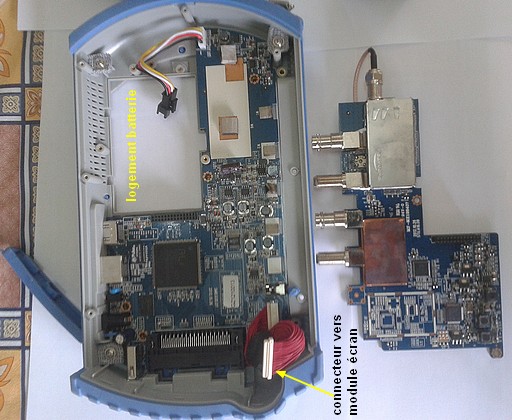

Appareil ouvert

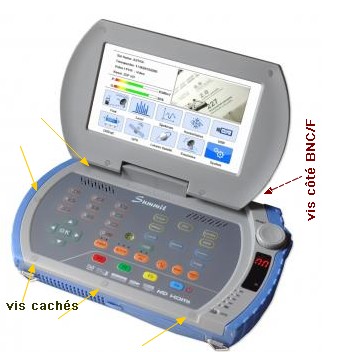

On démonte le King Kong en retirant les cinqs rondelles plastiques de protection qui cachent les vis sur le clavier
puis deux vis près des entrées Bnc/F en dessous retirer le bouton de reset en tirant dessus

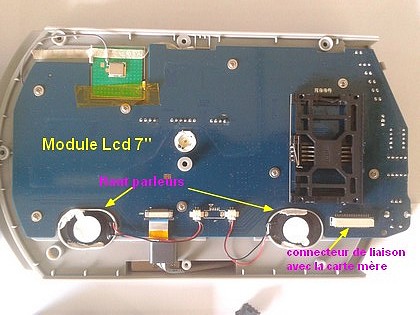

une fois les vis enlevées ; l'écran se désolidarise facilement
débrancher le connecteur de liaison multi pins (nombreux fils rouge)

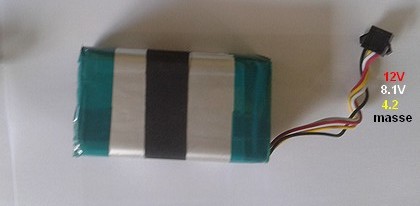

retirer la batterie en devissant les petites vis du cache et son connecteur visible en tirant légèrement sur les fils de connections
retirer toutes les vis visibles
retirer maintenant les vis de la carte mère

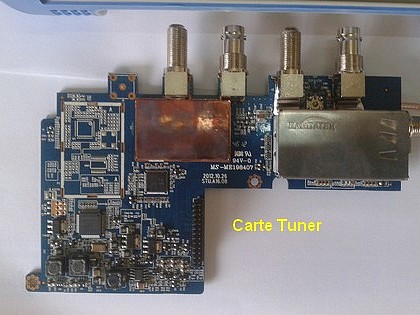

la carte tuner se retire en tirant légèrement vers soi tout en remontant vers le haut
enlever le support metal qui supporte la carte tuner qui se retire en bougeant légèrement la carte mère vers l'arrière!
faire attention avec le connecteur Jack de l'AV en retirant le support metal!!

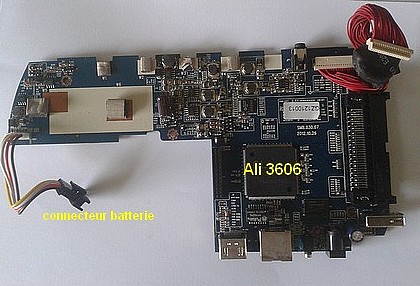

maintenant vous avez accès avec la carte mère
Note !!! : remontage :Attention en retirant la batterie l'appareil se met en mode veille ,pour désactiver cette veille
il faut brancher l'alimentation secteur !!

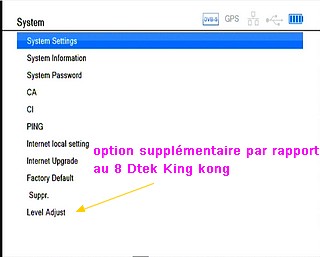

Summit STC 831B





c'est appareil est exactement le même que le King kong 8 Dtek ,c'est le firmware qui a été légèrement modifié

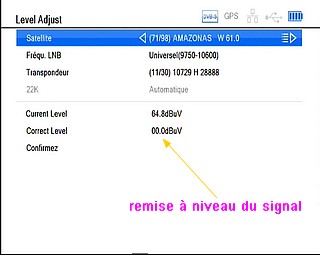

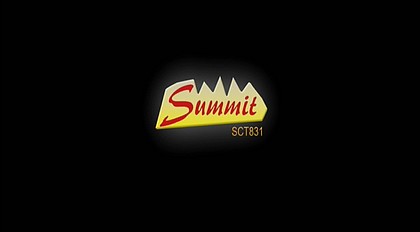

pour l'image de boot ,et une remise à niveau du signal,pour le reste c'est idem!!!



il y a pas la liste complète des satellites du monde entier ,il y seulement ceux que l'on peut capter en Europe !!
on ne peut charger le firmware en Usb ,ni même en Rs232 pour le mettre dans le king Kong
pour installersf831_25_08_2014_V_27865.zip le firmware

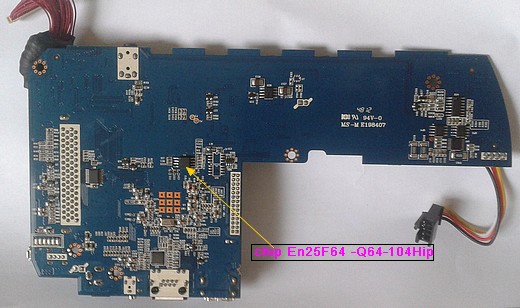

on l'installe en reprogrammant la mémoire chip flash Cfeon Q64 -104HIp ou l'équivalent En25F64
Programmer avec le programmeur EZp2010


ce chip se trouve sous la carte mère


Kingkong_User_Manual.pdf
