Attention! tout ce qui suit est à vos risques et périls ,mais un peu de courage est souvent salutaire.!!
Tous les appareils qui sortent d'usine ont la version du Patch offciel
la garantie de l'appareil se termine en ajoutant un patch non officiel
Certains appareils une fois qu'un patch non offciel y est installé ,on ne peut plus revenir en arrière pour remettre le patch officiel!!
**Comment charger un patch de mise à jour sur vos appareils (les plus simples)**
1°) s'incrire gratuitement sur les forums de vos choix en cherchant sur Google par exemple : "azbox forum" ou le nom de votre récepteur
2°) si l'anglais ,l'espagnol ,brésilien vous rebute ,charger sur votre Pc ,un traducteur de language comme" google translate" ou un autre (c'est gratuit sur le net)
Placer le logiciel de traduction sur votre barre de personalisation(soit en favori) pour le retrouver plus facilement,parfois le logiciel vous le demande de la faire
bon !,faut pas s'attendre à avoir une traduction parfaite,!!
3°) charger aussi sur votre Pc un logiciel de décompression genre Winzip ,Rar
pour les radins il y a ausi des freewares libres
ou sur ce site : http://www.01net.com/telecharger/windows/Utilitaire/compression_et_decompression/
4°) trouver le sujet de votre forum qui signale les mises à jour : enregister le patch de votre model!!!!!
5°) le fichier du patch est en mode compressé : xxxxx.zip ,xxxxx.rar
enregister le sur votre Pc (ne pas oublier l'endroit où il va s'enregistrer!!)
généralement il est dans votre répertoire de téléchargement
6°) Sur votre Pc ,vous avez trouvé votre fichier ?

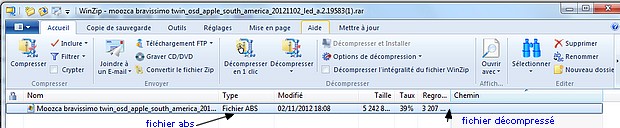

lancer le ,le logiciel de décompression (zip ,rar)va s'ouvrir avec le fichier! automatiquement (enfin je crois)
sinon il faudra lancer manuellement le logiciel et ensuite ouvrir le fichier du patch
si le menu de décompression est trop complexe pour vous => cliquer sur le bouton de droit de la souris => demande d'extraction du fichier !
l'extraire vers le répertoire de votre choix ou sur votre clé USB (ne pas oublier l'endroit où le fichier décompressé va se mettre!!)
Parfois il y a plusieurs fichiers qui se décompressent en même temps avec le patch ,il suffit juste de trouver le bon !!!
,
le fichier souvent de la forme : xxxxx .abs
Puis l'enregistrer sur une clé usb formaté en Fat 16
Vous êtes déja dans l'eau ,et vous ne savez pas où nager?
Important revérifier,trois fois vaut mieux qu'une, de ce que vous allez mettre dans votre récepeteur
Votre récepteur Satellite
MENU (avec votre télécommande)
il y a plusieurs menus qui s'affichent !!!!!
Il faut trouver le bon qui indique : USB ,ou Upgrade USB (mise à jour,chargement) ou encore backup Usb (sauvegarde)
parfois on ne le trouve pas directement !!!
il faut visiter encore les sous menu pour le trouver !!
Vous l'avez trouvé ?
.... alors on continue
A )Vous devez encore trouver le menu qui indique une sauvegarde ou Un Backup
pourquoi?
il faut sauver votre configuration antérieure (chaines ,plugins(accessoires) et surtout la liste des satellites déja enregistrées par vos soins
il y a t-il une ligne qui indique :sauvegarde par Usb ou Backup by Usb ?
Mettez votre clé Usb dans l'entrée prévue ,l'appareil va détecter automatiquement la clé Usb présente !
Avez vous trouvé le menu du Backup ou de la sauvegarde ?
Oui .... alors on continue
Sauvegarder toutes les informations (sur une autre clé usb ou la même) que l'appareil vous indique :(Total flash ,User data,cccam /newcamd ,Softkey ,soft Camd)
pour la série Azbox ,engel,etc ou pour les autres : (Allcode ,userdata ,Dumpfile )(pour la série Ferguson par exemple )
B)
Maintenant il faut réaliser une Reset Usine (c'est à dire effacer les zones de "mémoires flash utilisateur" pour rendre plus propre la mise à jour)
cela n'est pas souvent nécessaire mais parfois utile!
avant d'aller plus loin ,vérifier que vous avez bien vos infos sauvegardés sur la clé et les enregistrées sur votre Pc (lire avec le Pc)
surtout si vous êtes novices!!!
il y a un début à tout ,vous deviendrez expert beaucoup plus tard!!!

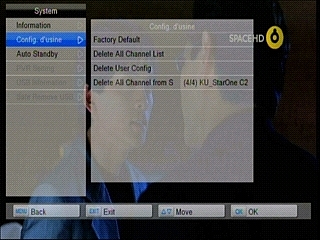

aller dans le menu :SYSTEM =>"config usine"
et à la ligne "Factory default " ,ou "reset usine" selon l'incrisption de votre appareil
valider la demande
vous avez déja sauvé votre config sur la clé Usb et sur votre Pc
l'appareil va se rebooter automatiquement et se remettre en mode :"configuration d'origine" ou Config Usine !
il arrive que vous avez plus les satellites ou les chaines affichés sur l'écran de la télé
pas de crainte !!!
Tout est Ok ? vous avez votre sauvegarde sur votre clé Usb
La révolution V est en marche
la clé Usb avec le nouveau patch est présente dans l'appareil?
MEMU => Upgrade By Usb (vous savez maintenant où cela se trouve)
sur la ligne du mode il y a plusieurs configuration : firmware ,Total Flash ,Userdat ,allcode ,cccam config etc etc)
mettez TOTAL FLASH (Azbox ,Engel) ou ALLCODE + BOOTLOADER(exemple Ferguson)
sur la ligne du bas ,trouvez le fichier Xxxxxx.abs et si il y a plusieurs vous devez trouvez le BON!!
et comme vous débutez ,je vous conseille de mettre le seul Fichier de mise a jour sur la clé usb !!!
VALIDEZ = START
NE TOUCHERZ A RIEN ,LAISSER FAIRE L'APPAREIL ,
Si une coupure de courant se fait au même moment ,vous etes cuit !!
Priez!!
si votre fichier est vérolé ou n'est pas le bon l'appareil va vous rejeter (en principe) !!(parfois la Clé usb n'a pas le bon format
le systeme va vous demander : voulez vous gravez ,enregistrer ,brûlez la mémoire Flash?
OUI
Priez !!
Ouf pas de Bobos ?!
le systeme boot
pour les petits curieux ,visitez MENU > SYSTEM > INFO pour savoir quelle version du MAINCODE ou la version du patch est installée
* Vous êtes en mode de configuration avec le nouveau Patch (parfois se sont les satellites ou chaines du Pacth qui sont affichés pas les votres)
Vous voulez remettre vos sats et vos chaines?
celles ci ont été sauvegardés auparavent avec le Backup que vous avez réalisé plus tôt ,
MEMU > UPGRADE BY USB > puis changer le mode pour : USER, USERDATA ou USERDB > et placer le fichier Userdb ou UserData que vous avez sauvegarder au paravent !!
(pour la série des azbox ,)
LE SYSTEM CHARGE VOTRE FICHIER USER ET VOUS DEMANDE DE GRAVER LA MEMOIRE!
OUI
vos donnés personnelles sont maintenant dans l'appareil
Pour la série Azbox Wifi ,Twin ,Moozca,Engel 4800HD

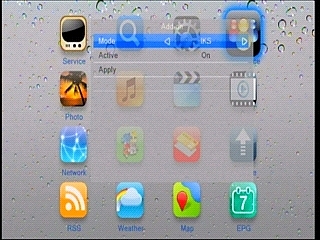

MENU > 7777 > vous entrez dans le code secret de config du IKS et du SHARING
ne pas oublier de mettre Iks sur On et faire APPLY (validé)
MENU > 6666 > vous entrez dans le code secret des clés (softkeys)

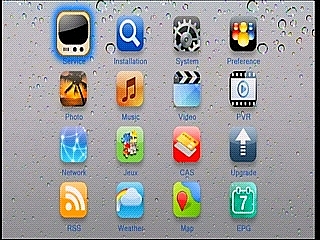

Pour la série Azbox Bravoo +
MENU > INSTALLATION > 7777 vous entrez dans le code secret de config. du Iks et du SHARING
ne pas oublier de mettre Iks sur On et faire "APPLY" (aplliqué)
MENU > INSTALLATION > 6666 vous entrer dans le code secret des clés (softkeys)
Pour la série Ferguson
MENU > Network setting > Network config > bouton rouge Vous entrez dans le code secret du Sharing
MENU > SYSTEM > TV SYSTEM > bouton jaune > vous entrez dans le code secret des clés
Quelques NOTES !
TOTAL FLASH = tout le Patch + vos données d'utilisateur + fichier Sharing + fichier clés internes + plugins
USER DATA = votre configuratin + satellites et chaines modifiés par vous même
Cccam-newcamd = fichier de configuration du Sharing
Softkeys : Fichier des clés..
AllCode + Bootloader = tout le patch + fichier de Boot (fichier de démarage)
comment faire un backup de vos chaines( récepteur genre ferguson):
Insérer une clé Usb

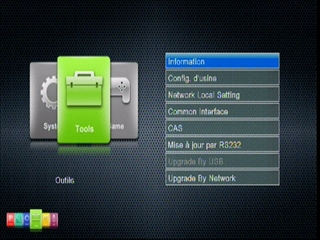

aller dans MENU > TOOL > Upgrade by USB
Choisir : DUMP
Start (démarrer)
Vous devez avoir un fichier nommé "DumpFile.abs sur la clé usb
vous pouvez l'appeler comme vous le voulez mais laisser le format abs
Pour Remettre le fichier des chaines dans l'appareil
Placer le fichier DumpFile.abs que vous avez sauvegarder sur une clé usb
et le charger en mode "UserBd"
Menu secret
MENU > INFORMATION
5x1 -> 1 1 1 1 1 (Factory Test)
5x5 -> 5 5 5 5 5 (OTP Configuration)
5x6 -> 6 6 6 6 6 (HDMI Factory Test Menu)
5x7 -> 7 7 7 7 7 (Debug/Log Server !?!?)
5x9 -> 9 9 9 9 9 (Device Informations - integrated Software / CAMs)
3 6 3 6 3 -> Eeprom erase
5 7 5 7 5 -> YES / NO ? -> Informations about the used SDK
9 8 7 6 0 -> Diagnosis App
MENU > TOOL > LAN settings, code 8888
IP ===> 192,168,009,191
start
| Vous êtes devenu(e) maintenant un(e) expert(e) ! |
Vous savez où trouver tel ou tel menu
vous savez mettre à jour un patch
vous savez sauvez vos donnés ,chaines et configuration
mais il vous manque encore des astuces et quelques notions .
et c'est sure que celui qui travaille ,va commetre un jour une erreur !!(fatale??!)
(à suivre)
| Comment débloquer un récepteur par Rs 232 |
il arrive souvent que les récepteurs se bloquent ou restent en position "BOOT" et avec l'affichage de la face avant qui reste éteint
(Wouaie ,la poublelle est toute proche!!)
et savoir aussi
Que Toute chose ne se fait pas simplement par la puissance du "Saint Esprit" ,il faut mettre ses mains et son cerveau à rude épreuve!!!!!
Le Rs 232 est une convention de transmission de données (inventé par un groupe d'experts en télécommunication il y a bien longtemps ) qui sert à transmettre des données en "mode série"(données qui arrivent à la" queue leuleu") entre divers appareils reliés entre eux par un cable
Bon ! pour plus d'explications aller voir dans Wikipedia
si vous ne comprennez rien aux explications de Wiki ,pas grave !au moins vous savez un peu de quoi l'on veut parler
Le principe est qu'il faut entrer d'une autre façon dans l'appareil pour le configurer , non par l'entrée Usb ,car que votre récepteur est bloqué !
Mais par un autre port ou une autre porte
(certains voleurs qui peuvent entrer par le toit de votre maison !!)
**Le programme de démarrage reste dans une zone mémoire du systeme et ne va pas plus loin ou que le programme de démarrage(Boot) est Hs
souvent c'est la mémoire flash de l'appareil qui contient des données erronées,

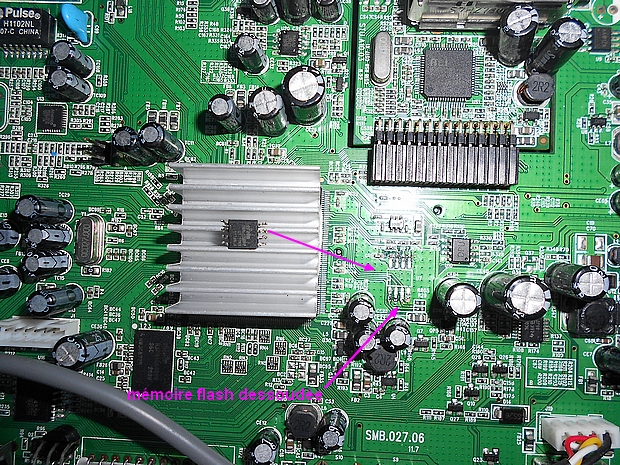

si la mémoire flash est défectueuse à la suite d'une mauvaise manipulation : vous êtes cuits et l'appareil va à la poubelle!
Ce qu'il vous faut:

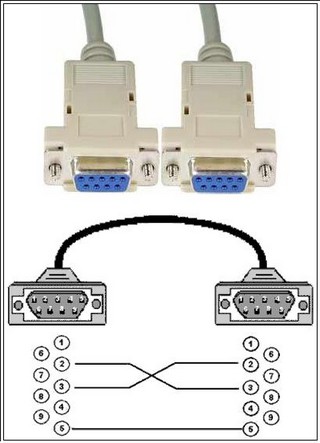

Un cable Rs 232 croisé,certains fabriquants de récepteurs sat. livrent le câble avec l'appareil
sinon faut l'acheter dans les magasins d'informatique
cable rs232
rs232 /usb

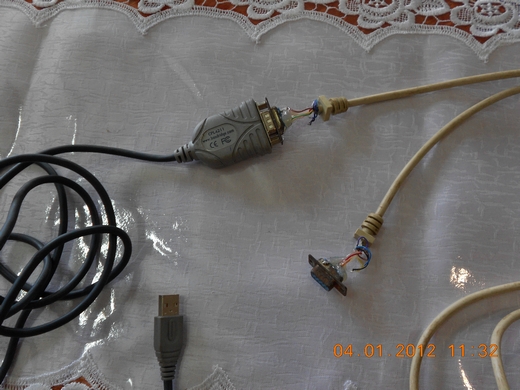

ici on voit le cable Rs232 /Usb et un cable Rs232 que j'ai bricolé (radin) pour mes besoins
il vous faut un cable Rs232 /Usb ,parce que les Pc d'aujour'dhui ,n'ont presque plus de connectiques en Rs232
de mon côté (avec mon Pc) j'ai opté pour une carte Rs232 avec deux sorties
bien sure on la trouve encore sur le marché
une sortie dont un cable rs232 M/M (mâle/mâle)y est connecté
et l'autre sortie est connecté un cable Rs23 M/F (mâle/femelle)
pourquoi ? parce que certains récepteurs ont soit leur sortie rS 232 en Mâle et pour les autres en une sortie RS 232 Femelle !
Si vous avez un portable ou un Pc sans carte Rs 232 ,il vous faut tabler sur un cable Rs232 /USB genre (CPL 4211) ou un autre model

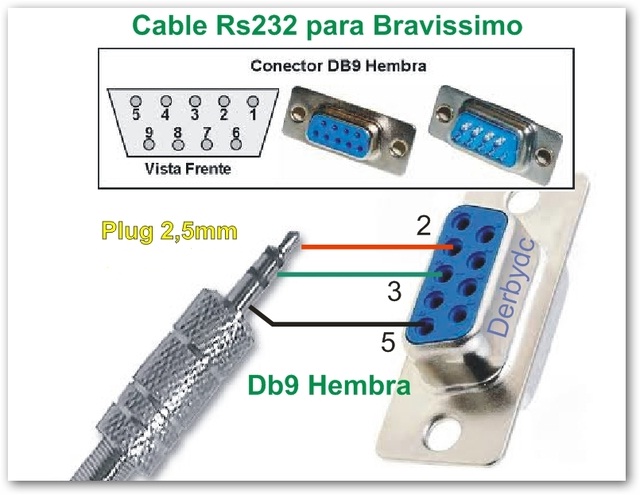

ici c'est le cable livré avec l'appareil bravissimo
2°) il vous faut le logiciel de upgrade par Rs 232 !!!)...
soit ce logiciel vient avec le patch de mise à jour ou on l'enregistre à partir des forums où vous êtes inscrit
aller dans les posts qui parlent de TOOLS (outils) qui permettent de " recovery"(secourir) votre SBT (récepetur) etc.
ils existent en grand nombre dans tous les forums et même des DUMP ,des BOOTS ,des UPGRADEs pour secourir votre SBT bloqué!!
Il vous faut aussi charger sur votre Pc le logiciel qui va avec le câble on appelle cela Un "DRIVER" ,EH ,Oui c'est un nouveau matériel qui se connecte sur votre Pc
Soit Pc le reconnait, soit il vous dira " matériel non détecté "!!
on trouve ce petit driver aussi gratuitement sur le net
Lancer votre moteur de recherche genre Google (driver Rs232/Usb (model de votre cable bien sure)
Une fois que vous avez connecté le câble sur votre pc ,il faut aller dans le gestionnaire de périphériques de votre Pc, pour savoir s'il est bien présent et surtout le numéro PORT de connection!!
Sur le PC :

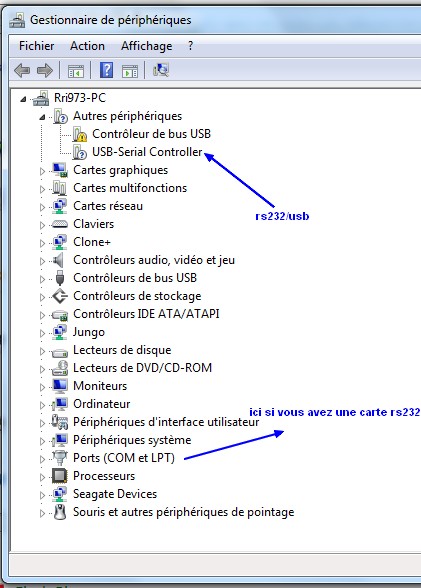

DEMARRER > Panneau de configuration > Systeme > Gestionnaire de périphériques > USb-Serial Control (cliquer dessus) = Propriété
Noter l'emplacement et le numéro du port : genre Port_#0002 ....(ici le port Rs232/Usb est sur le port 2) le n° dépend de l'endroit
où vous avez branché votre câble Rs232/Usb
Tout est OK?

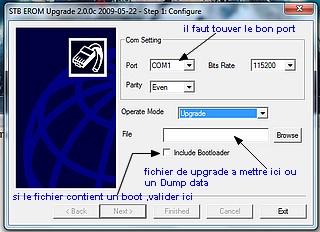

Lancer le logiciel que vous avez enregistré sur votre pPc pour récuperer votre SBT en panne !
pas de crainte à avoir si vous avez choisi le bon logiciel qui va avec votre SBT (récepteur)
certains logiciels demandent de placer auparavent le fichier de upgrade pour démarrer la connection
et pour d'autres ils vous demandent de vous connecter avant au n° du port pour démarer le Upgrade!!
Vous devez éteindre ,puis rallumez avec le bouton de marche arrêt (parce que votre récepteur est bloqué pour le moment)
DONE => le logiciel est prêt pour le Upgrade
si c'est le bon port le system va démarrer!

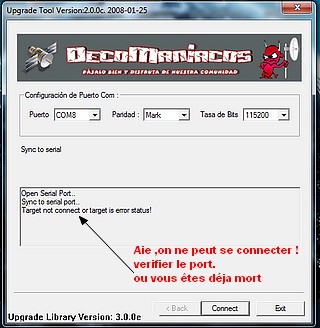

si c'est le mauvais port = port failed + blablabla !! après un certain temps d'attente!
Pour d'autres logiciels de upgrade ,le systeme vous demande toutes une serie de "mode" :
* Allcode
* Allcode+bootloader
* Maincode
* Dump
* user!
*etc!
géneralement mettez ALLCode + bootloader car vous voulez remettre le patch + son boot
puis on vous demande de placer le fichier du patch (le chemin du répertoire où se trouve le fichier à charger)

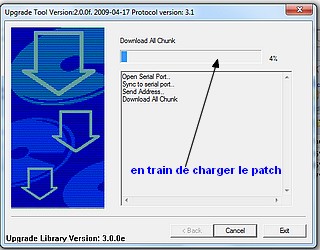

puis le syteme démarre!
si le Fichier n'est pas le bon ,le system s'arrête avec des erreurs!
mais chose très importante attendre que c'est le système qui vous donne la main!!!!!!!!!
si tout est ok ,vous avez récuperé votre SBT

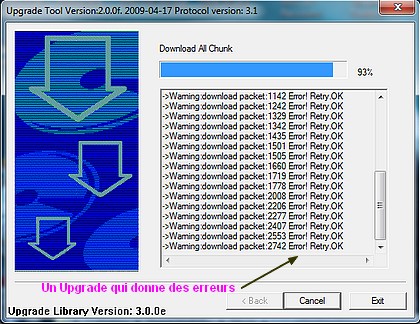

* il arrive parfois que vous avez des erreurs en chargement avec le message retry ok (nouvel essai ok) ,laisser continuer le chargement!!
ou même "packet error" ,ou que le systeme semble ne plus avancer en % de chargement il faut annuler le chargement et essayer de nouveau un noveau chargement!
au final il apparait "Upgrade Error" ,mais le Sbt affiche "End " Le sbt a obtenu quand même le chargement !!
Important : ne pas déconnecter le Sbt tant que celui ci n'a pas affiché "END"!!!
Câble Rs232 /Usb > driver du câble > connection vers le Pc > n° du port du câble > Connection du câble vers le SBT et vers le PC >
Lancer le Sbt Rom > Bon port ? > DONE > Bon fichier de Upgrade ? > parité Even ,odd,> (Bit rate)vitesse de connection 115200 > flashage de la mémoire correcte = récupération de votre appareil
Si vous avez des message du genre : Sdram Failed ,ou mémoire boot Hs = vous est dans la tombe!! "Ci-gît azbox , juin 2012 -dec 2012"
Pour les récepteurs plus complexe genre Dreambox ,VU+ ,Clake,Azbox premuin,etc ces appareils travaillent de pair avec son PC!!
et il faut avoir une bonne dose en informatique pour savoir jongler avec les fichiers internes de ces appareils!
mais tout s'apprend avec le temps n'est ce pas!
le principe est de savoir ce que l'on veut faire et où aller chercher !!
si vous savez déja jongler,modifier avec les,répertoires, fichiers et logiciels de transferts ,adresse Ip ,Linux ou autres de votre pc ,
la programmation de ces appareils ne vous feront pas peur
| Quelques outils de communication |

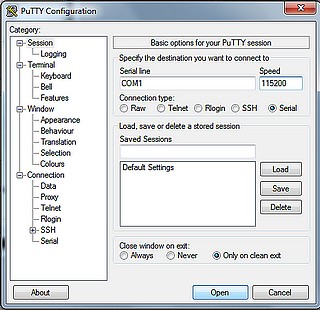

Putty (outil que l'on peut trouver sur les forum )sert aussi à communiquer avec le port Rs 232 ,soit en telnet ,ftp ,ou en sérial
vous pouvez avec votre appareil ,observer tout ce qui se passe en temps réel .
et même voir quelques mots de pass qui circulent!!
démarrage d'un moozca
......................................................................................................................................................................................................................................................................................................

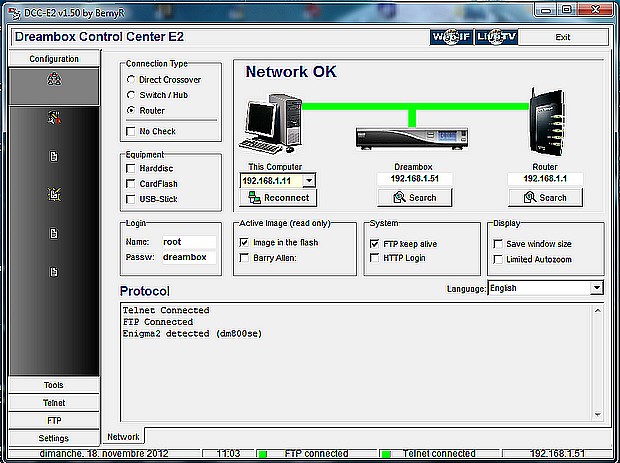

un autre pour les dreambox ,azbox ,vu+ duo
** Vous avez charger un mauvais fichier ou un fichier vérolé en total flash => erreur et arrêt de chargement !
** vous n'avez pas de wifi (azbox,engel,ferguson) ou de connection Rj 45 => faire plusieurs reset usine pour effacer les mémoires flash!!
** le upgrade ne peut se faire => pas le bon port
** Le upgrade ne peut se faire => mémoiré flash Hs!! = poubelle
**l'appareil démarre avec un boot permament =>vous avez charger un fichier et arrêter le chargement accidentel ou non => récupération peut être en mode Upgrade sbtRomm
ces petits récepteurs bon marchés tombent souvent en panne !

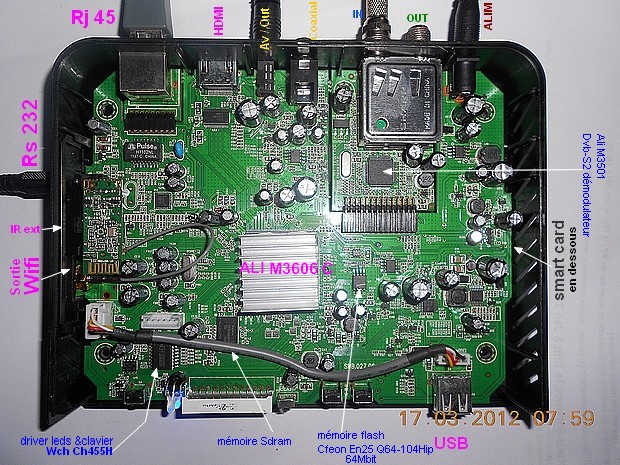

**La mémoire Flash ici un azbox bravissimo , la mémoire flash est un ,on peut la changer en cas de panne

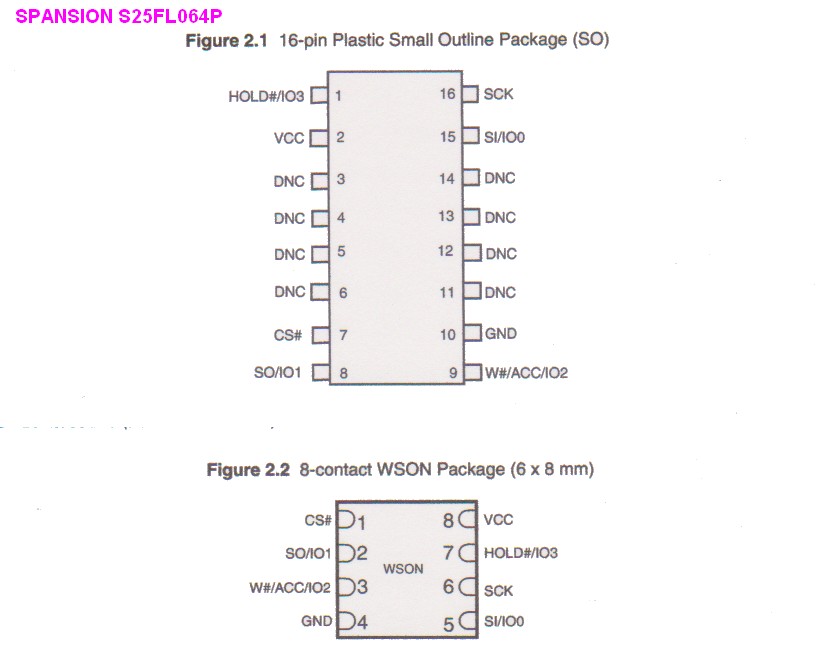

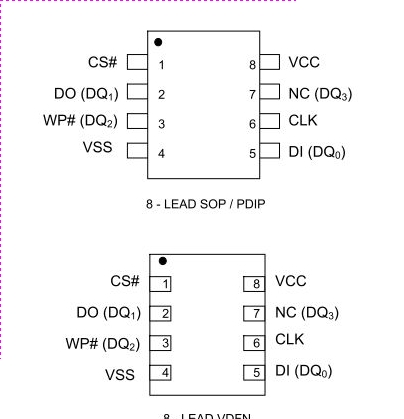

Brochage du Q64
**Sur les Ferguson Arivas et cryptobox400Hd par exemple la mémoire Flash(Cmos=fragile!!) est un FL064Pif que l'on peut acheter sur les sites chinois
seuls ces chips peuvent être changés par vous même (bon faut au moins avoir fait un stage de soudure car vous pouvez abîmer des pistes de circuits en dessoudant!!)
carte interne bravissimo Wifi
| Memoire Flash série EON En25Q64-104HIP |
capacité:64M |
tension :3V |
Secteur :4KB |
vitesse 104Mhz |
| Memoire Flash série Spansion S25FL064PIF |
capacité:64M |
tension :3V |
Secteur :4KB |
vitesse 104Mhz |
http://www.spansion.com/Support/Datasheets/S25FL064P_00.pdf

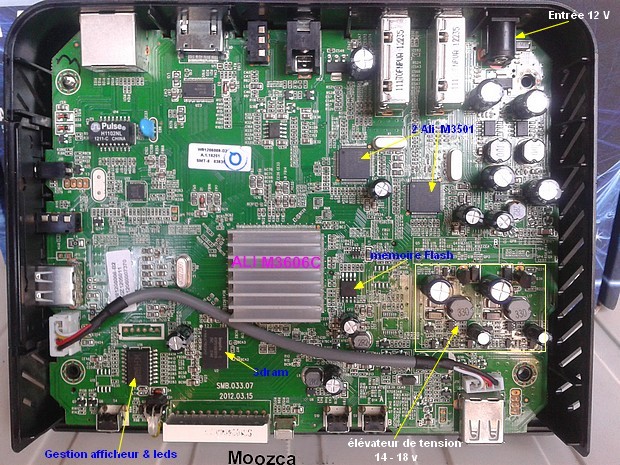

Carte interne Bravissimo Twin

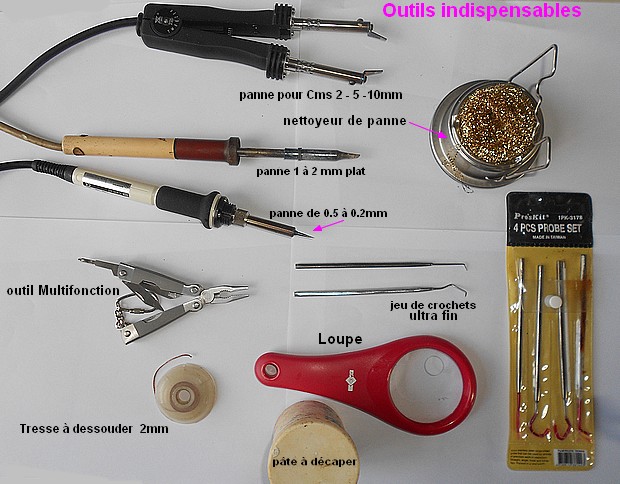

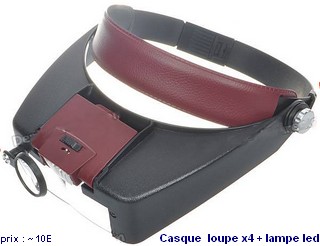

Outils indispensables
Hum ! il faut quand même "quelques années derrière soi" en soudage et de dessoudage de circuits pour arriver à bien souder ou dessouder les cms
sans trop abîmer les pistes!
pour les novices mieux vaut le fer à deux pannes à la longueur du circuit intégrés!!
être soigneux c'est mieux qu'être pressé!!!
Ma méthode !:
mais il en existe plusieurs astuces
pour ceux qui n'ont pas le fer à deux pannes!!
il est indispensable d'avoir au moins un fer avec une panne de 0.2 à 0.5mm !!!!

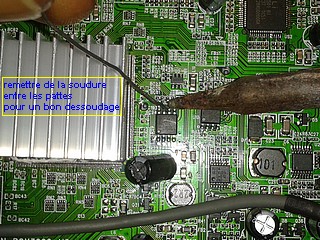

1°) remettre un peu de bonne soudure (étain-plomb-cuivre)sur les pins des CI (circuits intégrés)
cela permettra un meilleur dessoudage avec la tresse plus tard!
2°) mettre un peu de pâte à décaper sur la tresse à dessouder'(si elle n'est pas neuve)(on l'utilise sutout pour souder les tuyaux de cuivre sanitaire)
Certaines tresses à dessouder ne sont pas décapées (mais il existe aussi des tresses décapées à l'étain = meilleure dessoudage)
3°)enlever la soudure mis auparavent sur les pins du CI avec la tresse à dessouder (faut aller vite et faire attention aux autres composant autour du CI)
changer de côté du CI à chaque passage de la tresse sur le Ci pour ne pas le brûler en trop le chauffant !!
4°) c'est ici que cela se complique et être très très soigneux
5°)placer un fin crochet de 0.2 à 0.3 recourbé sous une pin du Ci pour la soulever doucement tout en essayant de la dessouder avec le fer à souder (panne de 0.2 à 0.5mm)!
6°) répéter sur chaque pin du CI du même côté ,mais en dessoudant une pin et la suivante beaucoup plus loin et ainsi de suite
7°) passer le fin crochet pour savoir si la pin a été bien déssoudée! ou regarder à la loupe avec une lampe de poche pour une meilleure vision
8°) maintenant faire de même de l'autre côté
9°) voilà c'est fait !!
10°) pour les novices ,utiliser le fer à deux pannes à la longueur du CI
je l'utilise aussi !
tout en passant un outil très plat sous le CI !

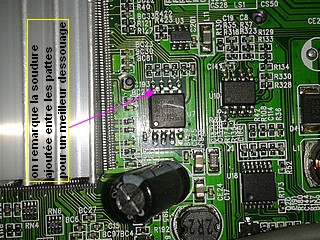

astuce : mettre un peu de soudure sur les pins avant de passer le fer à deux pannes (permett bonne prise au désoudage)
Conseil pour novices : avant de dessouder même avec le fer à deux pannes sur vos propres circuits ,entraînez-vous sur des plaques électroniques déja mis à la poubelle!!!
Astuce :Toujours souffler sur les composants rapidement à la suite du dessouage ,si vous avez une bombe soufflante c'est encore mieux
| M3606C Full HD 1080P H.264 |
M3606C est Un CI pour STB avec réseau éthetnet . M3606C a deux performants 32 bit RISC CPU,
supporte deux USB 2.0 interface hôte,
Haute définition MPEG2 et H.264 décodeur video, graphics engine, Ethernet , encodeur TV et Tramsmetteur HDMI .
Caractéristiques techniques
Supporte 16 bit DDRII 800 SDRAM
Supporte Flash série de tailles différentes
CI/CI+ interfaces supportées
Supporte Smart interfaces cartes
MPEG-2 MP@HL décodeur vidéo
AVC/H.264 HP@L4.1 décodeur vidéo
MPEG4 ASP supporté
JPEG decoding accelerator
Supporte 4 Video VDAC, peut sortirt YPbPr et CVBS simultanement
Build-in DVI et HDMI avec HDCP
Supporte full HD en sortie
MPEG-1 layers I, II and PCM down-mixing
IEC958 S/PDIF sortie digital
Controle muet Digital et ajustement du volume
Supporte Dolby mixés 2 canaux et Dolby Prologic2
Supporte 2 channel HE-AAC V1
Construit avec 2 canaux Audio DAC
Installé avec deux hautes performpance 32bit CPU
Debogeur unité avec Interface EJTAG
Deux USB 2.0 interface hôte
10/100 Mbps Ethernet MAC et RMII
2 sets d'Interface UART
SDIO Interface
OTP supported
LQFP 256 Package
Block Diagram:
| M3501 DVB-S/S2 démodulateur |
M3501 est un haut performace bande de base DVB-S/S2 démodulateur.
Il échantillonne le signal en bande de base analogique à l'aide de ses deux intégrés 8 bits ADC,(convertisseur analogique digital)
combat les distorsions sonores avec la technologie de pointe du signal numérique.
En outre, un puissant décodeur LDPC est intégré pour garantir de bonnes performances dans les conditions de signaux faibles.
Le M3501 prend en charge l'interface parallèle et en série pour la connexion à la puce du décodage AV(audio video), sa conception et sa faible puissance conçu en 64 broches
Caratéristiques:
Deux 8 Bits ADC intégrés supporte différentiel et simple modes
Supporte DVB-S QPSK
Supporte DVB-S2 QPSK/8PSK/H8PSK/16APSK
Supporte DVB-S2 signal pilote
LDPC and BCH décodeur Intégrés
supporte DiSEqC 2.0
Supporte flux parallelle et série
Deux fils de l'interface de commande
deux fils programmables alimenter pour contrôler l'interface par le biais du tuner
basse puissance en mode standby
Block Diagram
:
Engel 4800 (Europe) wifi devient un Bravissimo Wifi Iks AmSud
|
en regardant bien ces deux appareils ont les même composants principaux !!
il suffit juste de remplacer la mémoire flash de l'engel par le programme flash du bravissimo
en procedant au remplacement de cette mémoire
une bonne maitrise du déssoudage est requise pour ne pas brûler le composant ou abîmer les pistes du circuit
outillage : tresse à dessouder ,fer à souder avec panne de 0.2 à 0.5mm ,fer a souder avec panne 1.5 à 2mm ou composé de deux pannes vis à vis
loupe ,contrôleur de circuit (genre metrix),étain haute performance (sn60/pb/cu)
programmeur EZP 2010 .une mémoire flash vierge Cfeon Q64-104Hip(achat sites chinois)
il suffira juste de copier ( avec le ezp 2010) la mémoire flash de l'azbox sur la mémoire vierge par le programmeur
et ressouder le tout,vérifier les courts circuits et que les pattes du Ci ont été correctement soudées
Note : la télécommande de l'engel ne fonctionnera plus,il vous faudra une télecommande commande universelle qui se programme en infra rouge (Face à face avec celle du bravissimo)
ou commander une Tc du bravissimo wifi ou twin
Note :L'Engel Modifié en Azbox capte plus ou moins la HD de Canalsat en débit symbole de 45000 (canalsat HD)
après quelques recherches ,il est à noter que c'est bien la carte tuner embrochable sur la carte mère principale
qui a été surement légèrement modifée par un ou plusieurs composants (condensateur ? ,résistance?)
car certains Engel modifiés captent les Hd de canalsat (symbol :45000)
j'ai remplacé la carte tuner de l'Azbox dans le récepteur Engel et la détection HD en débit symbole de 45000 est réalisée!!
et vice versa avec la carte tuner de l'Engel dans le récepetur de l'Azbox (la détection n'est pas faite)!
il me faudra alors sacrifier ,deux cartes filles tuner ,une de l'azbox et une du Ferguson pour savoir lequel
des composants a été modifié!(vu qu'aucune inscrisption n'est écrite sur les composants!!)
il est a remarqué aussi que plusieurs autres marques de récepteurs En Dvb S2 ont ce problème avec le débit symbol de canalsat
limite du débit symbole?
recherche en cours
Le programmateur de mémoires Flash |
cliquez sur l'image
Video by Richard Rochemont - French Guiana

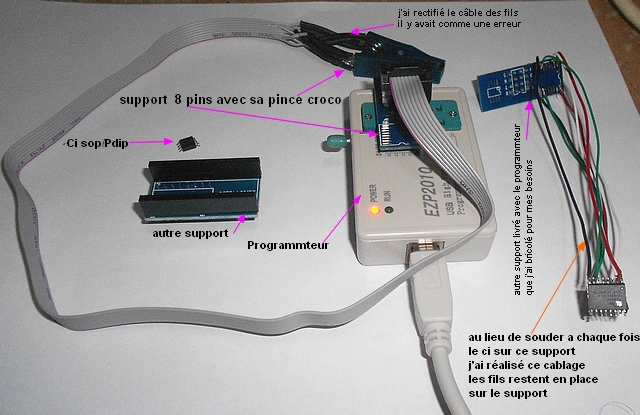

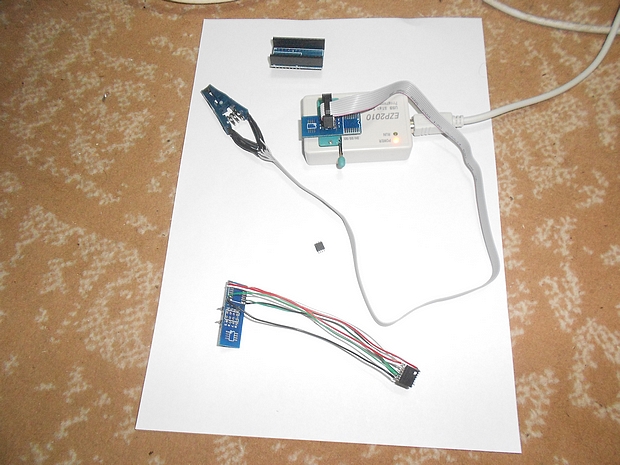

Le model ci dessus est le EZP 2010 avec divers adaptateurs de ci (et un Wellon 490 plus complet 10 fois plus cher !!!)
certains models sont livrés sans la pince croco adaptable sur les CI SOP
ou sans adaptateur c'est a vous de voir
pour d'autres il y a des supports de CI SOP de 8 pins jusqu'a 24 pins
j'ai soudé sur un des adaptateurs de CI des fils de raccordement pour les CI à 16 pins genre S25fl64 (ferguson ariva)
ce qui permet de mieux les retirer après programmation(n'ayant pas de pince croco 16 pins ou adapateur de SOP)
la pince croco livré sert pour les Ci Sop à 8 pins
j'ai aussi modifié le sens du câble (livé avec la pince croco)pour une meilleure orientation du CI sur le support du programmateur (je vérifie toujours même si cela sort de l'usine!!)
Astuce : réperer le fil rouge ou mettre une marque blanche sur la pince pour indiquer le sens du CI!!
Un CD fourni
sur la boite en chinois je n'ai rien compris!!! ,mais avec un peu de connaissances en informatique
j'ai pu mettre en service le programmateur
1°)copier le cd vers un répertoire de votre Pc (créer par exemple: EZP 2010)
2°)brancher le programmteur
le Pc recherche le driver Usb du programmteur -> aller dans gestionnaire d'outil -> et faire l'installation pour un matériel neuf ,indiquer le répertoire où se trouvent
les drivers du programmteur (répertoire :usb Driver) -> une fois installés vous devez voir apparaitre l'indication Driver "nouvel appareil installé " (en bas à droite de votre écran)
tant que cela n'est réussi ,pas la peine de courir pour lancer le fichier "EZP 2011.Exe"
Ben oui c'est en anglais (il y a des fichiers sur le Cd pour la langue anglaise)
1°) installer un CI Sop sur la pince croco
2°)DETECT (si la détection a échoué ,le faire manuellement avec 'SEARCH") si échec de nouveau -> votre CI est mal positionné et peut même arrêter le programmteur
qu'il faudra le relancer à nouveao

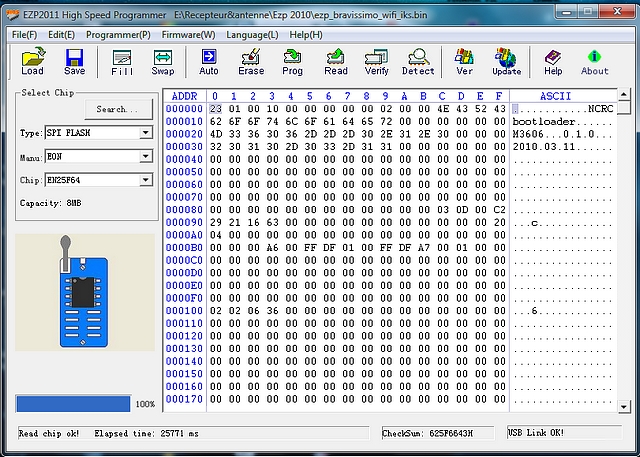

3°)READ -> on note l'avancée de la lecture vers le bas en %
4°)SAVE si vous avez mis un CI SOP avec un patch fonctionnel bien sure (original ou modifié)enregistrer en "XXXXX.BIN"
5°)mettre le CI du circuit en défaut sur la pince
6°)vous avez plusieurs choix soit le mode AUTO :erase-programme-vérifie"
7°) ou le faire manuellement :Erase -chercher le fichier.BIn pour le chargement (Load) ,puis programmer (prog)
Conseil : noter le bon checksun dans un coin pour le comparer avec les autres Ci dont le patch est vérolé
il vous reste plus qu'à ressouder le CI dans votre appareil
NOTA : une certaine maitrise en électronique est toujours Utile!( être soigneux et patient cela paye! et qui ne risque rien n'a rien !
La plus grande difficulté c'est le dessoudage et soudage du CI Sop (pour moi)
Prix Intenet 2012 du programmateur :entre 30$ - 50$ selon les adapteurs livrés avec (sites chinois),prix du wellon 490 sans les adaptateur 390E
Prix des mémoires flash : 1.1 à 1.8 $
comment déssouder Un Tsop 48 pins des mémoires flash

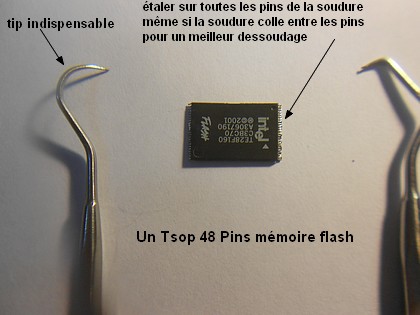

une astuce consiste à étaler de la soudure sur les pins ,même si la soudure soude les pins en elles ,c'est encore mieux!!
avec un outil en forme de crochet comme le montre l'image ,on va légèrement soulever sous le circuit du côté avant que l'on veut dessouder
en même temps que l'on passe le fer à dessouder sur les pins
.. chéri! vas y doucement.. comme dit la musique

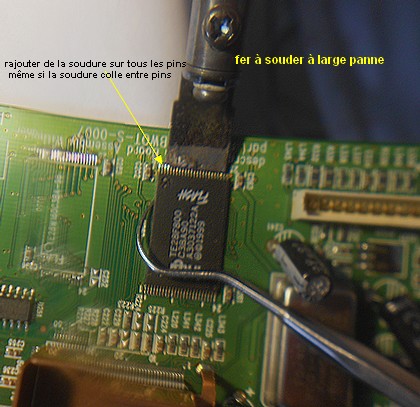

Impératif !! il vous faut un fer avec une panne plate et large de 10 à 20mm (genre pour les fers(tweezer) Xytronic 226 voir image plus haut ou autre model
attention aux autres composants sur le circuit!!!!!
il y a de la glue de fixation sous le composant,pas de crainte elle devient liquide sous la température du fer à dessouder

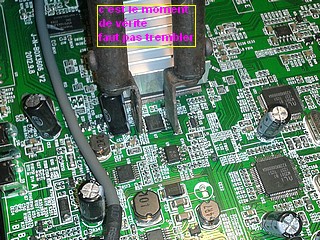

une fois légèrement dessoudé d'un côté ;souffler sur le circuit pour le refroidir plus rapidement!
on effectue la même opération de l'autre côté
souffler sur le circuit pour le refroidir plus rapidement!
et voilà c'est fait
ensuite on enleve le trop plein de soudure sur le circuit avec une tresse à dessouder
:Programmateur pour les Spansion S26GL064 flash parallele (azbox Hd ,premuim;AirBox etc)
Le Wellon Vp 490 (photo plus haut),il faut aussi acheter toute la panoplie des adaptateurs!!!!!
Qui aime ,dépense sans compter !
en étude
10/100Base-T simple Port
en cas de panne d'entrée du port Rj 45
Pulse H1102 = MNT(Mentech) H1601CG
Astuces :
Si vous n'avez pas de "fichier .bin "pour le programmateur il suffit de faire une copie de votre"patch.abs" et de le renommer en "xxx.bin" et le tour est joué!
Travaux en cours :Jtag ou comment reprogrammer votre Sbt Azbox,Ferguson ou autre en entrant dans un des port du Upc ou décrouvrir d'autres secrets interne : le port JTAG
Astuce :Vous ne savez pas si votre télécommande fonctionne ?
Rien de plus simple avec un téléphone portable
mettez votre gsm en mode "photo" et placer votre Tc devant l'objectif ,appuyez sur votre Tc vous voyez la lumière infrarouge
Pire |
Installation |
Réglage |
Fanatic |  |
Technique |  |
Dico |
Retour |
