03/08/99

-------- Un Peu de Technique ?---------

Pourquoi il y a t'il des signaux en mode Horizontale ou verticale?
..Lorsque deux fréquences d'émissions sont consécutives ,ou très proches
il est conseillé de les faire fonctionner en polarisation croisée
l'une sera émise en horizontale et l'autre sera émisse en verticale
Les phénomènes de diaphonies seront limités.

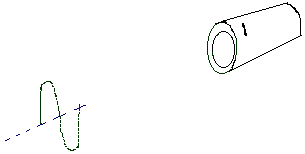

Toutes les fréquences des transpondeurs ayant
leurs fréquences en mode verticale sont émisses dans le même sens
La sélection se fera par la commutation de la polarité (strobe) par tension 13/18 v
et aussi par la fréquence souhaitée



Toutes les fréquences des transpondeurs ayant
leurs fréquences en mode Horizontale sont émisses dans le même sens
La sélection se fera par la commutation de la polarité (strobe) par tension 13/18 v
et aussi par la fréquence souhaitée

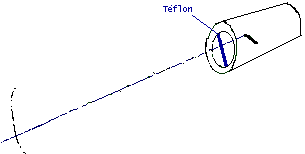

De même les signaux en mode circulaire (Intelsat bande C, Direct Tv )
Un téflon permet de rendre compatible la réception dans le Lnb
Sinon les signaux auraient tournés indéfiniment dans la gorge du Lnb






Synoptique d'un Lnb Universel pas Full Band(Low noise Block)
 la Lnb est alimentée par les tensions 13v ou 18 v ,
ces tensions servent aussi à commuter les probes du Lnb
selon le model 13 v pour le vertical et 18 v pour l'horizontal
Pour commuter les oscillateurs internes qui permettent
la réception des fréquences basses et des fréquence hautes
une fréquence de 22 kz est envoyée un court instant du récepteur vers le Lnb
0 hz OL : basse ou 22 kz Ol haute (par exp)


Une Lnb avec deux sorties bis



Full bande

Le strobe qui donne la polarité est
contrôlé par le servomoteur
14 volts pour commuter l'oscillateur basse (9750mhz)
pour les fréquences de réception entre 10,7ghz à 11,7ghz
18 volts pour l'oscillateur haute (10,750mhz)
pour les fréquences entre 11,7mhz et 12,7mhz



Sorties Bis = Fr réception - OL


1Télécharger Fréquences Bis (excel)





Qualité de la réception en analogique et en numérique
Le C/N est en décibel : db (Carrie/noise) ou porteuse du signal (pire ,affaiblisemnt atmosphérique)
sur le bruit (bruit Lnb + bruit parabole+ connection+solaire+ sol)
A gauche reception en analogique, à droite en numérique
En analogique la formation de bruits (sparklies)
En numérique l'image se pixelirise à 6,5 -6 db et à 5,5db écran noir ou image figée
Ce rapport dépend du facteur de mérite de son installation
Facteur de mérite qui dépend de la grandeur de l'antenne,Etc..etc..etc
Bref sert pour les Techniciens


En cas de pluies et en réception Ku ,
le signal peut affaiblie de 1db jusqu'à 9 db (trombes d'eau)



Dans une parabole tous les signaux arrivent en phase dans la tête


 En cas de défaut ou de mauvais rendement (défaut de surface ou autre ) Les signaux sont plus ou moins déphasés ,donc perte de Gain !!.

Une Base de donnée complète " sous excel "crée par Rri peut vous être donné gratuitement
