Eh oui, nous allons entrer maintenant dans les réglages les plus ardus,: Les réglages d'une antenne mobile
  1. Hauteur Focal
  2. Mise en place des angles polaires et déclinaison
  3. Recherche du vrai sud(2 méthodes)
& Chaque Feedhorn est désigné à fonctionner au maximun avec leur rapport F/D
Le Feedhorn doit être monté sur l'antenne désignée par le constructeur.
Les tests ont montré qu'une mauvaise marque entre les Feedhorns et les antennes peuvent causer une perte de1 db dans les performances. Cette perte de gain peut être la différence
entre avoir des sparklies ou non ,dans les faibles pires où on utilise une petite antenne

Hauteur Focale

Voir l' installation du Feedhorn
Le F/D est utilisé pour classer les antennes, comme leur profondeur:
Profonde,moyenne,peu profonde. En régle général un F/D moins de 0.3
est défini pour un disque profond;et plus de 0.45 défini un
disque presque plat.
Les disques profonds sont moins susceptibles aux bruits
de l'environnement et ont des petits lobes de côtés et leur température de bruit plus basse que ceux qui sont peu profonds.


Mettre le feedhorn à la hauteur
préconisée par la notice ou par
le constructeur Nous verrons plus
tard pour le réglage plus précis

Voir l' installation du Feedhorn
La façon de mettre le skew ou le strobe
Cela est très important pour la suite des opérations





°
angles polaires et déclinaison

Bien ,passons à la suite
Le mât est perpendiculaire :90° des deux côtés
w mesurer avec un inclinomètre (Digital pour les fanatics)
Tendre ou relacher les tendeurs
Ok.

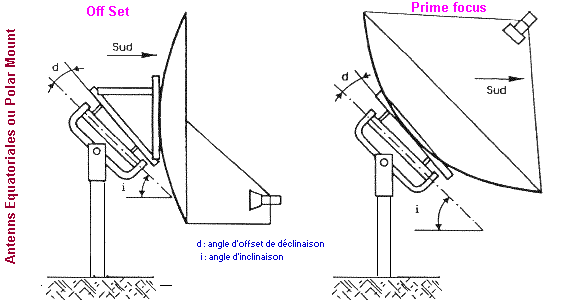

Coup d'oeil à la figure de droite

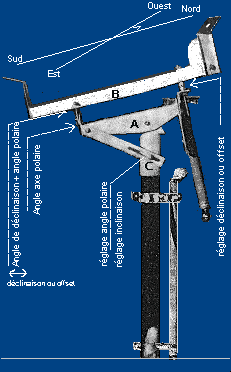

Mets l'inclinomètre sur le plateau A.
4.9°à 5°(Cayenne)

On doit trouver sur la zone de Cayenne
c'est l'angle de l'axe polaire
Régler par l'écrou " C" (pour cet exemple )
Ensuite l'inclinomètre sur le plateau "B"
pour aligner l'angle de déclinaison (Offset) On doit trouver5.7°
. wOh zut! j'ai oublié d'indiquer le sens de direction du
polar Mount.Pour les zones au dessus de l'équateur
la direction est vers le sud .
Une boussole avec un viseur ,trouver
les 197° (180° mag+variation Mag du site),diriger
le polar mount vers les 197°, par rotation de E
&La position sera approximative bien sure
Le plus" dur" est à venir.
Mais si on trouvait le vrai sud par la méthode
sans boussole?!



°
Poursuite de l'effort
