CALCULS

Une Base de donnée complète " sous excel "crée par Rri peut vous être donné

Base de Données

Calcul du Vrai sud sans boussole
 Satellites choisis (on peut trouver d'autres)
Intelsat 605 27.5°;azimut:101° et galaxy6 74° azimut :258°
(On peut choisir Brasilsat 70° si l'on veut)
Notre mât ici est de 113.4mm circonf.:356,25mm mm/°=0.9895
  1. distance angulaire du Sat Intel 605 du vrai sud 180° ::: 180°-101°=79° de l'ouest
  2. distance angulaire du Sat Gal6 du vrai sud 180° ::: 258°-180°°=78° de l'est
  3. Mât de D=113.4mm circonférence 356.25mm distance par degré :0.9895 mm / °
  4. Distance du vrai sud vers le Sat 605 =0.9895 X 79=78.17mm de l'ouest
  5. Distance du vrai sud vers le Sat Gal 6 =0.9895 X 78=77.18mm de l'est
  6. Elévation du satellite au vrai sud :85°
  7. une petite erreur sur le dessin : il faut lire 605 et non 705

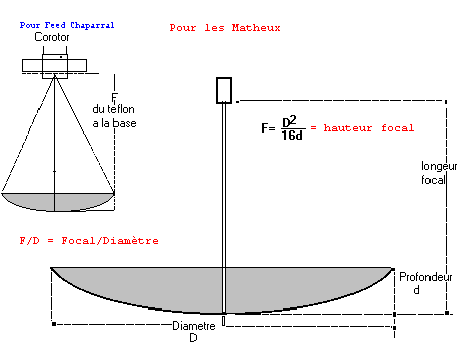

Si on ne connait ni le F/D ni La longueur Focale


Mesurer le diamètre du disque : D en suite mesurer la profondeur ; d. Avec ces deux mesures nous pouvons calculer la longueur focale: F. F/D =Long focale/diamètre















 L'offset à été légèrement modifié pour rattraper les satellites bas à l'horizon(eh! la terre n'est pas tout à fait ronde!)

NAzimut et élevation en Guyane

Site Latitude Longitude Non modifié Modifié Offset Offset modifié Déclinaison Variation
Magnétique
Cayenne 4°.56' 52°19' 4.93° 5.05° 0.86 0.75 5.81°17°w
Matoury 4°.51' 52°.19' 4.85° 4.97° 0.86 0.74 5.71° 17°w
Remire 4°.54'
 52°.15' 4.9° 5.01 0.85 0.73 5.7417°w
Montsinery 4°.54'
 52°.29' 4.9° 5.01 0.85 0.73 5.7417°w
Roura 4°.43'
 52°.19' 4.72° 4.84 0.84 0.72 5.47°17°w
Regina 4°.19'
 52°.08' 4.32° 4.43 0.77 0.66 5.09°17°w
St Georges 3°.54'
 51°.48' 3.90° 3.96 0.70 0.60 4.59°17°w
Tonate 5°.01'
 52°.28' 5.02° 5.15° 0.90° 0.77° 5.91°17°w
Kourou 5°.09'
 52°.40' 5.15° 5.28° 0.92 0.79 6.07°17°w
Sinnamary 5°.23'
 52°.59' 5.38° 5.51° 0.95 0.82 6.3416°w
Iracoubo 5°.29'
 53°.14' 5.48° 5.58° 0.97 0.87 6.45°16°w
Organabo 5°.32'
 52°.27' 5.53° 5,67° 0.98 0.84 6.5116°w
Mana 5°41'
 52°.47' 5,68° 5,82 0.93° 0.87° 6.69°15°w
St Laurent 5°31' 54°.02' 5.52° 5.66° 0.98° 0.84 6.50°15°w
Apatou 5°.09'
 54°.20' 5.15° 5.28° 0.92° 0.79° 6.07°15°w
Maripasoula 3°.39'
 54°.02' 3,65° 3.74 0.65 0.58° 4.3°15°w
------------

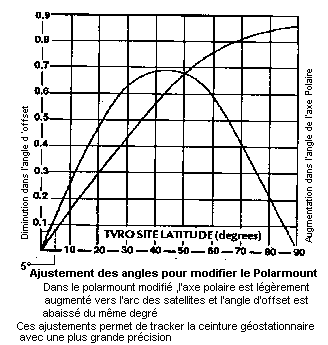

Calcul de l'angle pour modifier l'offset :réglage plus précis de l'arc des sats.


le calcul de l'angle de déclinaison ,peut être facilement calculer
ou L est la Latitude du site
(sur la calculatrice scientifique de Win95 ,tan-1,c'est l'inverse de tan,mettre l'enchoche sur inverse)

De même que l'Azimut du satellite ;faire 180°+(val) trouvée pour les satellites est du sud local et 180°-(val) trouvée pour ouest du Sud local
D est la valeur absolue de la différence entre la longitude du satellite et celle du site

L'angle d'élévation se calcule aussi




Le gain de ton antenne est : (D=diamètre ;F : fréquence en mhz;N : est le rendement (0,2 à 0,85)




Si la surface de ton antenne n'est pas régulière regarde ce qui t'attends Rms la tolérance de surface en cm :Exp pour 0.15cm de défaut et 4Ghz la perte est =0.84 soit 16% en Db =10log0.84=-0.76 db
Et cela va très vite! et j'en ai vu des antennes déformées!!! en Ku c'est pire..










Regardes la figure dans gabarit du faisceaule faisceau principal.
le calcul est D :diamètre antenne. l :300/Fq en mgz

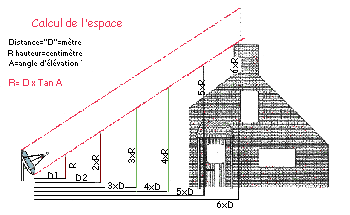

Ce petit calcul te permet de savoir si ton antenne est pas génée par un obstacle

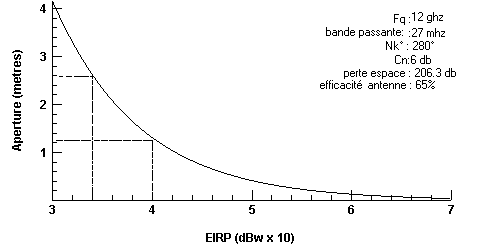

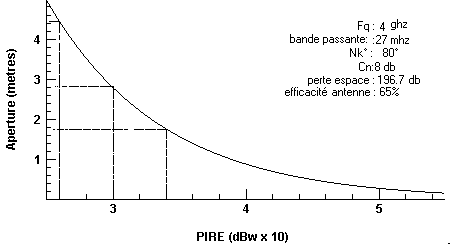

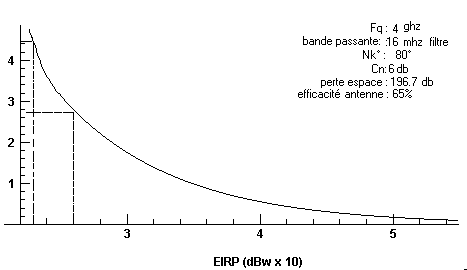

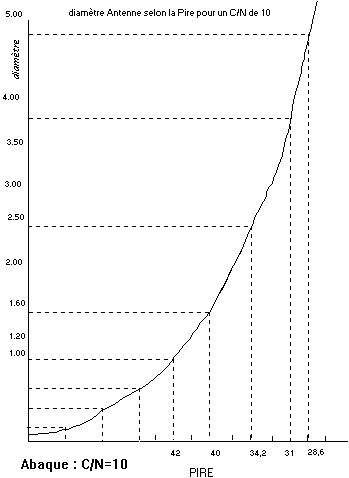

Quelques abaques sur la dimension de l'antenne par rapport à la puissance
reçu au sol , à la fréquence ,bande passante,c/n
