| Nous allons fabriquer nous même notre Focal Finder laser. |
faire une marque de centrage sur le capot du Feedhorn
Prendre un Feedhorn et le positionner à 0° les deux côtés
du capot du Feed.Une cela est fait,bloquer le Feed par des pinces
ou par autre chose (Colle à baton par exp.)
Puis avec un fil à plomb de vitrier ,positionner le plomb
jusqu'au centre du capot
marquer le haut du plafond ou est centré le fil à plomb
Positionner le module laser (En vente chez sélectronic :195f))
Coller après avoir vérifier le bon positionnement du module,
en tournant le capot autour de la gorge.Il se peut qu'il y a un petit
défaut de positionnement .
Noter la position du faisceau laser vers la marque au plafond
la plus précise.
Prendre une boussole ,orienter la vers le nord ou le sud géographique
Marquer le capot avec le repère du nord ou sud géographique.
Cela nous permettra de positionner le Focal Finder Laser sur le Feed
de l'antenne.Voir aussi Laser
Du même principe nous pouvons aussi le faire pour un modèle ADL
& Astuce N°2
| Diminuer le téflon du chaparral . |
|
Pourquoi? pour les signaux très faibles en polarité horizontale ,le téflon gêne le strobe
Perte de ~ 1,7db

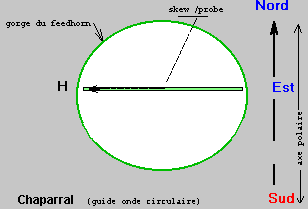

Dévisse le servomoteur (pour le feedhorn Chaparral 2) ,et essaie de retirer le téflon avec soin.Attention au sens du démontage! et au ressort de maintien du strobe Ku
.
Si je l'ai fais, tu peux le faire.
| De 6mm ,le téflon s'aminci jusqu'a 4mm |
(retirer de chaque côté du téflon).
Au fait, le téflon sert seulement pour les signaux circulaires
Si Tu utilses seulement les signaux verticaux et horizontaux ,le téflon est inutile
| Diminuer le téflon du chaparral 1 :
Au lieu de diminuer le téflon : découper dans une plaque d'epoxy de 1,6mm deux morceaux à la dimension du téflon (tout bricoleur en éléctronique ,en possède) et coller ces morceaux ensemble
|
|
Mesh ou Grillages :
Grillage parabole héro :trous de 3mm. Grillage Brésilien ; trous de 4,2mm

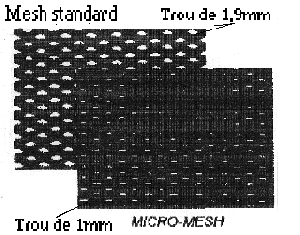

Grillage paraclispe/Orbitron : trousde 1,9mm (mesh standard)
pour la bance C les trous ne doivent pas dépasser 19 mm et pour le Ku : 2,5mm pour être acceptable
Exclusivité Orbitron :Micro Mesh : trous de 1mm | |
 | Le gain augmente surtout en Ku
Meilleur sera la réception en KU
|
|
| Veux-tu toi même construire une antenne |
Données pour l'antenne
Les antennes de type "Héro" 13' peuvent facilement s'agrandir
Après avoir retirer les renforts des baleines: (les renforts sont rivetés)
Les baleines deviennent très flexibles
une 4 m démontée ,peut devenir une 5,3 m par exp.
Faire le gabarit de la courbure de l'antenne sur une planche de contreplaqué de 18mm
Un soin attentif doit être porté ,pour le gabarit (courbure)
Les antennes dont le F/d est de :0.3 et que les baleines sont rigides, ne peuvent s'agrandir
Si tu as bien compris le F/d ,alors tu dois savoir pourquoi.
&
Frequence Bis entre Une tête Lnb Direct Tv et un Lnb Full band
| Lbn Direct Tv Mgh |
Lnb Full band Mgh |
différence bis |
OL Dtv et downlink | OL Full band |
|
|
250 |
10.500 (11.400/11.950) |
10.750 |
| 983 |
737 |
|
 |
| 1011 |
763 | |
| 1040 |
793 | |
| 1069 |
823 |
|
 |
| 1098 |
851 | |
| 1127 |
880 |
| 1158 |
908 |
| 1186 |
938 |
| 1220 |
973 |
| 1250 |
1003 |
| 1279 |
1030 |
| 1303 |
1061 |
| 1336 |
1089 |
| 1367 |
1118 |
| 1396 |
1145 |
| 1418 |
1160 |
|
|
Essai realisé avec ma 2 M mesh modifiée en pleine(rendement=(n)~55%) (=1,8M n:70%) Le 26/08/98
| Tp |
Signal à 9heures |
Signal à 12 heures |
Signal à 13 heures |
Observation |
| 1 |
34 |
34 |
35 |
|
| 3 |
35 |
35 |
35 |
|
| 4 |
30 |
30 |
32 |
|
| 6 |
32 |
33 |
33 |
|
| 13 |
0-24 |
0-24 |
34 |
décrochage le matin |
| 14 |
27 |
32 |
39 |
|
| 15 |
0-24 |
29 |
35 |
décrochage le matin |
| 16 |
0-25 |
31 |
41 |
décrochage le matin |
| 17 |
27 |
34 |
40 |
|
| 18 |
28 |
34 |
40 |
|
| 19 |
31 |
37 |
40 |
|
| 20 |
33 |
39 |
47 |
|
| 21 |
32 |
41 |
49 |
|
| 22 |
36 |
41 |
47 |
|
| 23 |
35 |
44 |
45 |
|
| 24 |
38 |
39 |
51 |
|
| 25 |
36 |
42 |
44 |
|
| 26 |
36 |
43 |
48 |
|
| 27 |
37 |
48 |
47 |
|
| 28 |
41 |
48 |
52 |
|
Essai Réalisé le 11/04/99 Le signal peut Arriver sur le Tp 28 à 68 avec une 2,4 m n:70%>

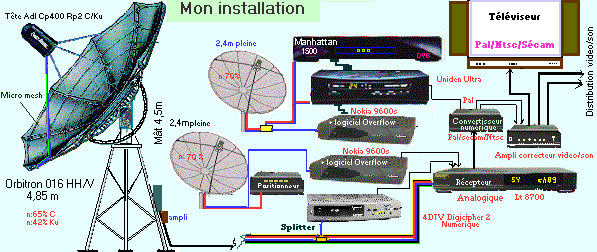

Mise en place de la tête DIRECTTv décalée du point focal:
|
Permet d'utiliser une 4 metres avec son Feedhorn
et cela fonctionne !
La tête Dtv est positionnée à 6 cm du centre du Feedhorn
Niveau reçu sur le receiver:Tp 28 : 47 max

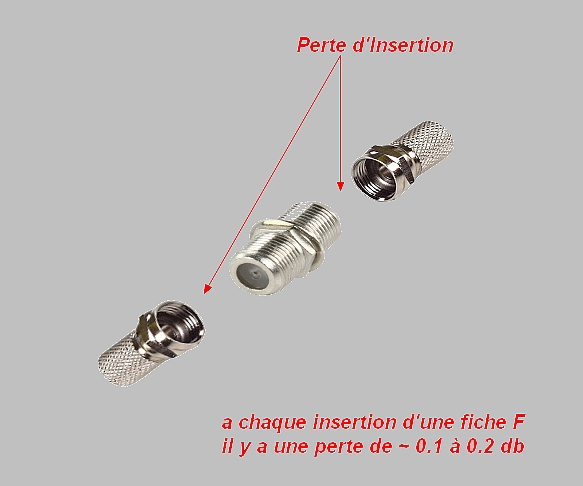

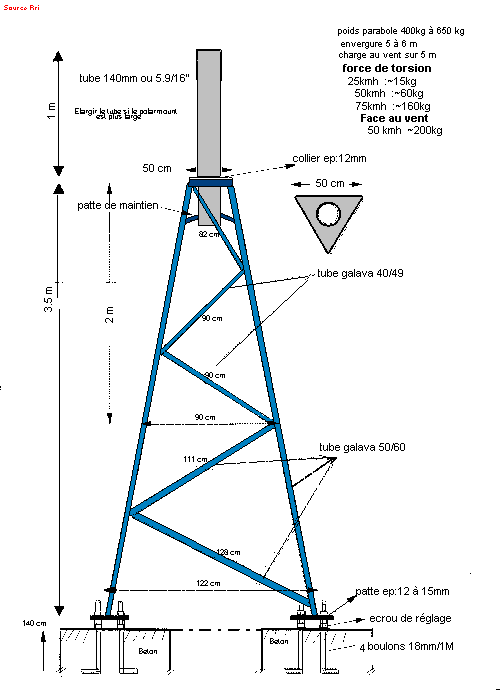

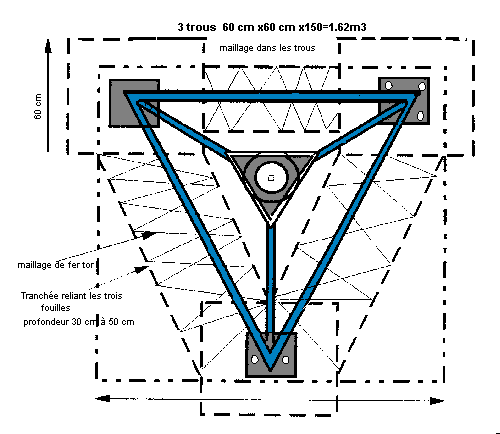

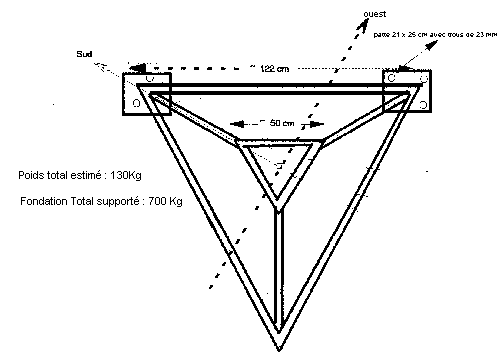

Une idée pour un mât supportant une 5m à 6.1m
