Si tu installes une antenne parabolique toi même ,
je te conseille d'avoir  une très très grande patience.
 Encore plus  si l'antenne doit suivre l'arc des satellites.

 Dix conseils à suivre

1. Patience
2. Pas d'obstacle ,Site dégagé
3. Longueur de câble minimun< de 30 mètres
4. Disque bien monté,non déformé
5. Connections bien faites
6. Poteau bien droit (si tracking)
7. Feedhorn bien placé et centré
8. Hauteur focal respecté
9. Notez vos réglages (cela peut toujours servir)
10. Protection contre intempéries et Mécanique(revision tous les 6 mois)

Savoir où tu vas placer ta parabole ,au sol ou ,sur un toit.
Et quel satellite tu veux recevoir.Un seul ou plusieurs. EST ou OUEST
Pointes vers le satellite avec une régle +  un inclinomètre (élévation)
+ une boussole (pour l'azimut)
ce qui permettra de savoir si l'antenne ne sera pas génée par un
obstacle quelconque.

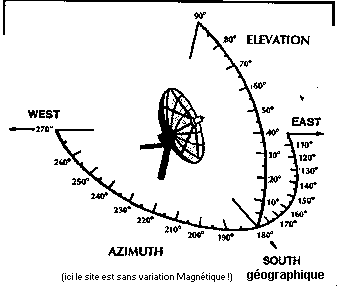

Trouves l' azimut du satellite
avec la boussole (n'oublies pas d'ajouter la variation magnétique)
(Voir Ouest ou  Est)
elle est de ~17° en Guyane
(nous verons cela plus tard pour le sud géographique)
Exp: Brasilsat
Azimut:256°+17°=263° ;élévation :69°(vrai élévation du sat)
Pose l'inclinomètre sur la régle
Vise en direction du satellite
Image de ton oeil est le bord de
la parabole.
Il y a un obstacle,cherche un autre site.
 Tout est OK!


Il faut s'habituer au sud géographique La boussole indique 180° ,mais
notre vrai sud est 197° (180°+17¨° V mag.) Et l'azimut est mesuré
avec le sud géographique(ou Vrai Sud).
Nous ne palerons plus du sud magnétique...

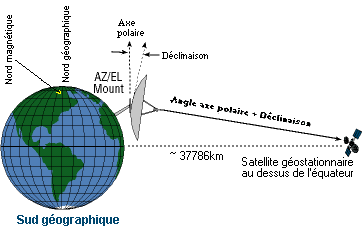

Les paraboles se règlent avec le sud géographique
pour les sites situés au nord de l'équateur.

.Les sites situés au sud de l'équateur, les antennes s'alignent avec le Nord géographique.

En premier lieu ,souder une
ceinture de fer Tor  autour
du mât,cela l'empêchera de vriller.
Une  semelle de mortier,pas trop liquide,
donnera l'assise  au mât.
Maintenir le mât ,par des étais,
et couler le béton dans le trou,
bien entendu,celui ci sera le plus
perpendiculaire possible.
Béton : 3 seaux de sable/1.5 à 2
seaux de ciment+1.5 seau de graviers.Ne pas oublier de rendre
le haut du mât très plat.Limer s'il faut
(les réglages seront plus simples. )
Couler aussi à l'interieur du tube
du béton .(renfort)

Attendre quelques jours (4 à 5)
enlever les étais,puis installer ,les deux renforts de perpendicularité
Les renforts serviront pour les grandes antennes.
Et aussi ,pour avoir les 90° du mât (fanatic!)
Des Tendeurs seront soudés sur le tube
et sur les renforts.(barre galva ou acier en "T")

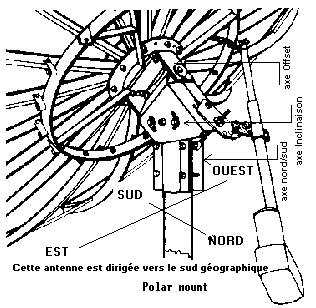

--- Montage du Mât Polaire----

Certains diamètres de polar mount
sont plus gros que le tube supportant l'antenne;
Souder des petites câles entre le tube et le polar mount.
ceci permettra de mieux retrouver
les 90° lors de la recherche du vrai sud

--- Assemblage de L'Antenne -Feedhorn - Vérin

L'antenne ,le Feedhorn et les Lnb ,sont les éléments
les plus importants des systèmes Satellites.
S'ils ne sont  pas sélectionnés et installés corectement;
même en utilisant les plus chers récepteurs
satellites et modulateurs du monde,
vous de pourrez obtenir les plus
belle images.

Assemblage de l'Antenne

Les antennes sont accompagnées généralement avec leurs notices d'assemblage. elles doivent être lus au moins deux fois,avant de commencer une installation. Avoir toute la série d'outil,nécessaire au montage. S'assurer que toutes les pièces sont présentes (Vis, boulons, etc) Il y a deux methodes pour vérifier si la parabole n'est pas faussée lors du montage .Viser le bord de la parabole et regarder l'autre côté si celui ci est dans le même plan. L'autre méthode est de croiser trois fils autour de l'antenne: Si ces fils sont très serrés ou séparés, la surface du réflecteur est faussée. Ils doivent légèrement se toucher l'un par rapport à l'autre.







Alignement du Corotor ( support Lnb)








 On remarque l'antenne offset
présentée ici; Souvent utilisée pour la
 Bande KU .Elle est facile à monter...

&   Attention une Offset ne se règle pas
comme une prime focus!!!
 voir données du constructeur

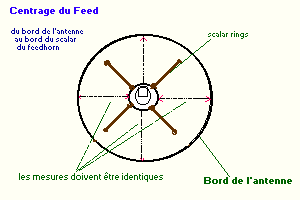

Assemblage du Feedhorn

Deuxieme élément important.
Certaine antenne possède un support à trois ou quatre pieds
pour fixer leFeed ;d'autre un tube légèrement incurvé au bout.
Deux règles à observer: Ne jamais toucher ou couber
les probes ces de pièces.
- Deuxièmement utiliser les joints fournis et
inserrer les entre les semelles à cavité.
. ils protègent contre les infiltrations d'eau.
Et ne pas utiliser d'autres joints que ceux fournis,
sinon l'impédance du guide onde changera.
Le Feedhorn et LBN seront ,fixés ensemble
avant d'être montés sur son support.
La gorge du Feed à un plastique qui
protège celui ci contre ,Insectes et oiseaux;

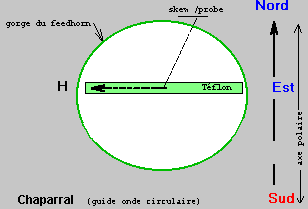

Il existe deux sortes de guide ondes :
de forme rectangulaire ou bien de forme
rectangulaire.Le Téflon qui sert pour les signaux circulaires sera positionné à 45° pour le guide onde de forme rectangulaire
et pour le guide onde circulaire,il sera mis à 45° du skew vertical
ou parallele au skew horizontal. Un autre feed n'a pas besoin de téflon:ADL RP2 CP 400(C/Ku) et il fait les quatre polarités. Le feedhorn Chaparral possède un disque ayant des anneaux :ce disque sert à combattre lesTI. Il sera positionné selon le F/D préconnisé par le constructeur

---

& Astuce: Avant de fixer le feed sur son support Brancher les connections du servomoteur à la sortie du récepteur ,et vérifier son bon fonctionnement;Noter les positions V /H/CD/RD.Puis mettre le Skew en position Vertical:cette position servira au positionnement du skew du feedhorn vers le sud ou Nord (axe polaire)

---

Mise en place de L'Antenne

Deux personnes seront nécessaire et plus si l'antenne >3.5m avec des Palans. Certaines antennes se montent sur le polarmount ,baleines par baleine; D'autres se montent au sol,et se fixent après sur le polarmount. Premièrement positionner les angles: angle Polaire,déclinaison, à "Zéro". En soulevant l'antenne ,faire attention de ne pas déformer le "bol". prendre l'antenne vers le fond. maintenir la position ,avec deux filins de métal. En attendant d'installer le Vérin.

Installation du Vérin

Certaines antennes ont pour moteur,
une grande roue ,avec une chaine,
d'autre, un moteur compact,"direct drive"...
Pour ces types de moteurs ,voir avec
la notice du constructeur.
La Ste Orbitron a un modèle: Traxsat supertrack
qui avec un simple vérin permet d'avoir horizon/horizon ....


Les bras des vérins varient de
30 cm (12") à 132cm (52").
Choisir la puissance selon
le poids de l'antenne.Généralement fait pour pousser 350Kg;
Mais plusieurs actuators peuvent pousser 700 kg et plus ..
Il sera attaché pour qu'il forme un angle au moins 30 ° au minimum avec le dos de de la surface de l'antenne
en tous points quand il travaille.
Les deux gros fils:rouge/blanc peuvent être inversés si le moteur fonctionne
à l'envers....
Les trois autres petits fils servent pour le compteur d'impulsions ,
le fil de masse peut être laissé libre ou relié au chassis.





---

& Astuce: Mettre un boite de couplage fixé sur le mât Les câbles seront sectionnés et raccordés avec des adaptateurs (Dominos pour les câbles moteur/Servo/Implusions moteurs) Les Coaxiaux seront raccordés par des adaptateurs Cela permettra de faire des essais avec le démodulateur près de l'antenne
Presque toutes les images sont animées ,remontes voir si elles ont changées

---
