Trimax Sm 3500

Accessoires.

Trimax 6600+HD

Attention ce Model de Trimax ne correspond pas à la societé qui fabrique le Vrai SM 3500



Product description
LNBTuner input connetor F type Male
Frequency Range 950Mhz -2150Mhz
Signal Level -80dbm ~ -20dbm Db-S/S2
LNB Supply 13/18V Max 400 ma
LNB Switch Control 22Khz
DiSEqC Ver 1.0
Front End QPSK/8QPSK
Symbol Rate 1.5Msps ~45Msps
Demodulator.... SCPC & MCPC capable Yes
Spectral Inversion Auto conversion
Processor 32 bit (200 Mhz)
SDRAM 16 Mbyte
System Resource FLASH 2 Mbyte
EEPROM 8 Kbyte
MPEG 2 Main profile@ Main level
Data Rate Up to 15M bits/s
Video Decoder Resolution 720x576, 720x480
Video Format NTSC,PAL,Svideo/Hdmi
Aspect Ratio 4:3 ,16:9
ecran Lcd 4.3'11cm

MPEG Audio MPEG 1 layer 1&2
Type Mono
Sampling rates 32.44.1 and 48 Khz

Serial Data Interface Connector USB type

Battery 1950 ma -1h30
Power Supply Suplly Voltage 12.6 Volt
Charger 1.5A 90 ~240 Volt ,50/60 Hz
Connector Digital Input F type female

Physical Specifications Size 12.5 x 19.5 x 5.7 cm
Weight 1.32 pds 0.600 Kg

Un beau coffret
Le model n'est pas inscrit sur la face avant ?! seulement une étiquette avec 6600+ et un N° de série à l'arrière!

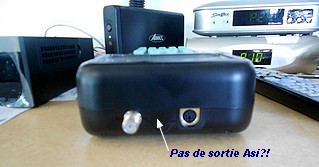

-Première surprise pas de sortie Asi-
et pour l'entrée de la carte Pcmcia ,il faut enlever le couvercle de la batterie pour y accéder ,surement une protection
j'ai collé un ruban adhésif double face pour que la batterie ne tombe pas en enlevant le couvercle!!

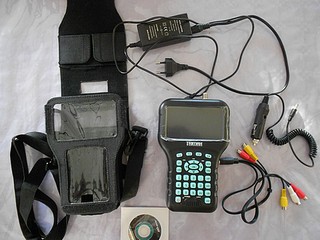

Livrer avec une sacoche de protection ,une alimentation cigare,un adaptateur Audio/video,un dvd ,et une alim 12v 2A
On retrouve les même réglages que le 3500 sauf que la présentation du menu est plus conviviale




......Mise en route......
 Appuyer plus de 2" sur le bouton de mise en route

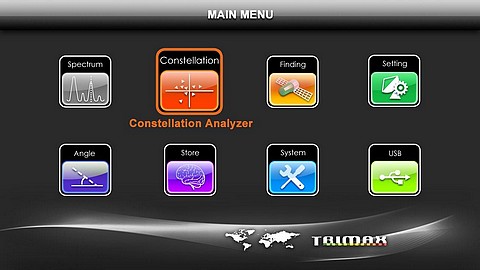

l'écran s'éteint pendant 5 secondes puis le menu apparait
Les Satellites présents dans le firmware sont pour Europe et l'Asie !

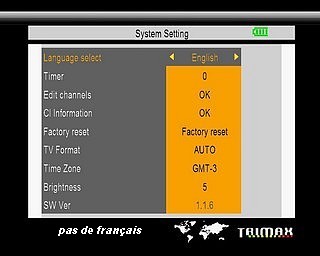

pas de menu en Français (Anglais ,espagnol tcheque,Allemand,Italien)version 1.1.6

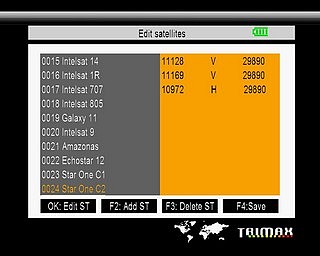

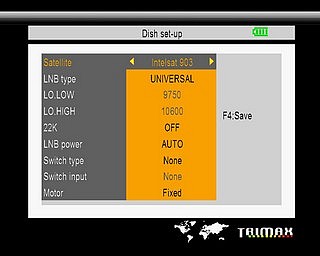

Pour entrer les satellites " zone Amérique ", aller dans le menu "setting"
le logiciel" Edit Pc channel" livré avec le Dvd est écrit en chinois ! on le charge quand même ,en espérant la bonne touche ?!
première surpise (il y en aura d'autres!!) il y a un bug pour entrer les degrés des satellites (windows 7?) ,et impossible de continuer!!

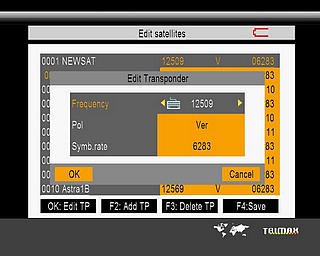

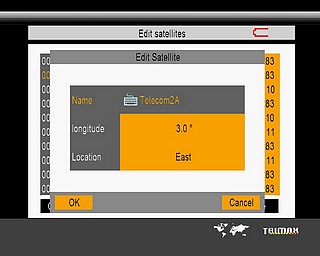

on se tape l'entrée des satellites à la main par le menu "Setting" et on le sauve par "0" dans le sous menu "edit" avec une clé Usb
ensuite on retourne vers le logiciel "Edit Pc " ouvert dans notre Pc , on rajoute les canaux des satellites ,ouf!!
on peut les entrer aussi dans le menu de l'appareil en mode "setting"


Fichier satellites zone guyane

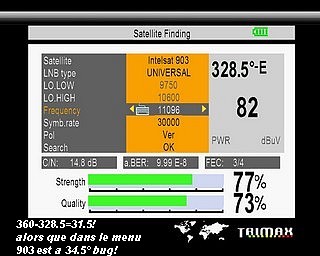

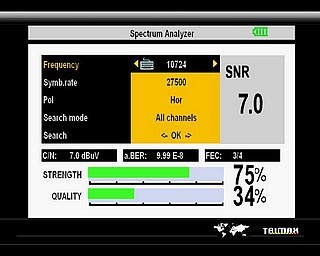

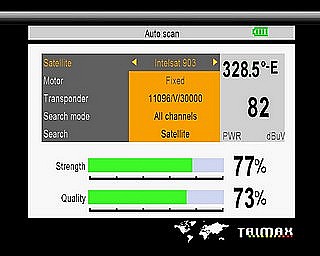

Recherche d'un satellite

















Les plus
 un tuner très sensible en scan des fréquences!!
*Niveau de détection :~4.3 db
*arret (pause) sur le spectromètre ,pour une recherche plus facile
*Parfois le niveau des transpondeurs sur le spectre est trop haut sur l'écran!
un buzzer (son) en cas de vérrouillage sur une fréquence est entendu ,on peut aussi le supprimer
*Capture d'écran (mettre une clé usb et appayer sur le bouton "Capt")
*Sortie HDMI de Bonne qualité
*HD

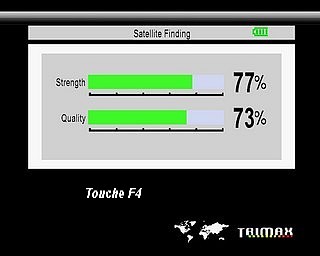

*Zoom du bargarphe niveau & qualité en appuyant sur la touche" F4"
*Sauvegarde et chargement par une clé Usb
*sauvegarde des infos des canaux ,fréquences sur une clé Usb
*Décodage avec Carte Pcmcia Hd correcte
* Constellation du signal qpsk et 8qpsk
*Span du spectromtre qui descend à 32mhz !(bon c'est sur c'est pas un spectro à 3000E!)
*recherche sensible!
*Entrée Carte Pcmcia fonctionnelle Sd/HD
*Touches éclairantes
*Ecran à haute luminosité
*Entrée vidéo audio (J/R) par le cable fourni et par la touche" A/V"
*Sortie Hdmi

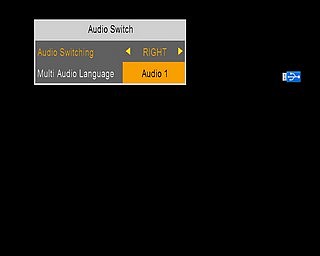

*Audio switch :touche Capt
*Signal info en video : touche F3
*Coupure son :F2
*Son audio correcte
Les Moins

*Qualité du plastique transparent de la sacoche (trop fine)je doute de sa durée de vie(comparé au Tm 3500)
*Fonction chargeur à revoir ,le voyant reste rouge même après 3 à 5 heures de charge!!
*Batterie durée : 1h25 (test avec une image sur écran,sonnerie d'alerte)
*la vitesse de balayage du spectromètre trop lente!!!
déconseillé pour faire de la recherche lors de l'installation d'une antenne !!!!(dommage ! )
avec le trimax 3500 (ancien model SD je l'utilise pour rechercher les Satellites ,le balayage du spectromètre étant très rapide)
*Avec le 6600 ,mieux vaut utiliser avec le menu des bargraphes (plus rapide)pour rechercher lors d'une nouvelle installation !!Grrrrrr!
c'est un échec pour cette fonction(spectromètre)en recherche mobile!!!
une très mauvaise surprise pour Moi
cet appareil va surement pas se balader à l'extérieur pour tracker les satellites ,mais plutôt dormir dans un placard
en Espérant un nouveau Firmware pour résoudre ce problème??!!!! (je rêve ?!)


*Pas de sortie en A/V analogique (fils R/B/J) ,il faut visionner en extérieur par la sortie Hdmi
ou acheter un petit adaptateur Hdmi/composite si on veut voir sur une petite télé analogique (~30E-40E internet)
*Pas de Sortie Asi
**Logiciel "Pc edit" avec des bugs!
*Pas de menu en Français!!
*La liste des satellites revient parfois à la configuration usine après un arrêt prolongé !!???!!!

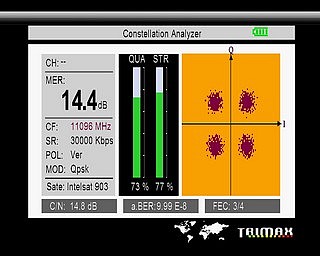

Diagramme de Constellation




1° Conclusion
cela aurait été le top des mesureur de champs de moyenne gamme si le spectromètre était plus rapide

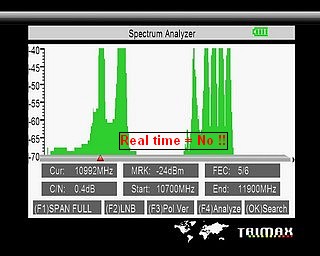

Le spectrogramme ne correspond pas à la réalité (real time)(comparé avec un Tm 3500 qui est un vrai réal time)
Spectromètre trop Lent à bannir pour une recherche sur une antenne mobile!!!!

appareil mal conçu sur l'une des trois fonctions principales :le spectromètre
(spectromètre, Détection fréquence,HD)
ce qui sauve cet appareil de la poubelle c'est sa sensiblité
Mais il va rester au salon !! impossible pour moi de l'utilser pour mes maintenances en extérieur!!!

je ne suis pas informaticien ,mais je me demande parfois en testant certains appareils si cela n'est pas fait express par les programmeurs pour rester accro en attendant un nouveau fw!!
  ou bien ils les mettent leurs appareils quand même en vente avec leurs lots de bugs pour attraper les dépenses de conceptions !!!
La sortie Asi est pour le model 6800HD+ !

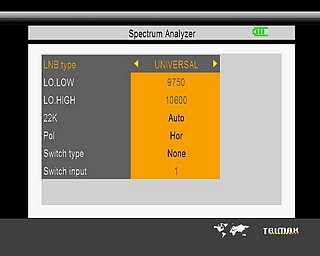

Solutions pour le spectromètre
si les signaux sont trop hauts mettre un atténuateur

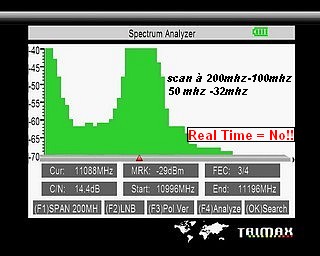

si le balayage du spectromètre est trop lent pour la largeur de bande de 1250 mhz(full scan)
diminuer la largeur de bande à 200 voir 100 mhz!!
  Essais toujours en cours


d'autres surprises ? *Batterie qui n'a pas tenu la route !! = HS après 3 mois
