Bien on reprend tout à zéro, ce que j'ai dit plus haut ne sert plus à rien.
Premièrement deux satellites seront utilisés comme référence.Un choisi à l'est et l'autre à l'ouest du vrai sud.Il est à noter que satellite qui à la même longitude que le site de la parabole,est le satellite qui est à midi (vrai sud).Dans notre cas (Guyane) Le satellite qui se trouve entre 52° et 53° de longitude est le Satellite Intelsat 706
&L'antenne sera pointée de la même façon qu'une antenne Azel Mount

C'est à dire qu'un seul angle existe : L'angle d'élévation= l'angle d'élévation du Satellite

La direction du polar mount regarde le satellite choisi et non le sud (c'est compliqué?). Bon je reprends : une antenne Polar mount , regarde le sud géographique,jusqu'ici c'est bon?
ensuite ces angles sont positionnés selon la latitude où on se trouve.
Et l'antenne fait 1:/2 cercle de l'est vers l'ouest ou l'inverse pour "tracker "les Satellites.

L'angle d'élévation du premier satellite est mis ,puis l'antenne est tournée autour de l'axe azimut
Le polarmount est tourné lentement autour du mât ,jusqu'à une image du satellite apparait.
vérifies l'image de l'écran de la télévision
Vérifies bien que le satellite visé est bien celui là(émision d'un canal connu)

Quand le signal est au maximun ,le premier point est noté sur le mât avec un marqueur(Pas de gros!!)

Le deuxième est localisé de la même manière

Cela pourra simplifier la procédure de pointage,mais ce n'est pas crucial.
Une fois que le second satellite est bien pointé ,faire une marque.
Le calcul du vrai sud sera simple.La circonférence du mât est mesurée, puis la longueur est divisée par 360°.Puisque les références de l'azimut des satellites sont connus,la distance du vrai sud de chaque point référencé est facile à trouver.

Une fois que cela est fait Le polarmount est tourné vers la position du vrai sud

Nous allons calculer les références des deux satellites choisis
c'est la méthode la plus rapide pour trouver le vrai sud
Bien réalisé ,La précision est d'environ 1 mm
Une fois la position du vrai sud est trouvée, remets les angles d 'élévation et offset

Nous y sommes !
Si tu trouves le vrai sud par la méthode écrite plus haut ,les réglages seront plus simples et faciles
le vrai sud est déja trouvé
Bien!
Tu veux faire comme la majorité des installateurs;
alors allons y.(très ,très ,très patient)

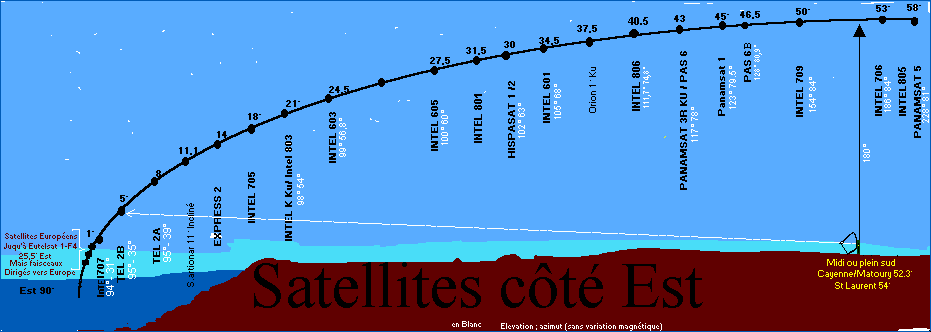

Je me répète. La simple règle est l'ajustement de l'élévation sur le satellite le plus haut (Intelsat 706 pour nous) et l'ajustement nord/sud sur les satellites les plus bas (Télécom/Galaxy xx).

Si ton vérin s'arrête sur Ge 3 ,celui-ci sera le plus bas à l'Ouest.

1° réglage :

Mets la Parabole à midi (parabole regardant le soleil à midi) tous les réglages à zéro( angle de déclinaison et angled'offset).

2° réglage; Met l'angle de déclinaison: (Voir angle selon ton Site exp Cayenne:0.7° en offset ou 5,72° Polaire + Offset= 4,95° polaire + 0.77°offset))
seul un inclinometre digital peut être utilisé ou inclinomètre à 2%
Ou voir selon les données du constructeur qui donne l'angle d'offset inscrit sur le Polarmount

En Fait l'Offset est l'angle qu'il faut pour que l'antenne se dirige correctement vers l'arc Géostationnaire des Satellites

L'antenne polarmount vient de l'antenne Polaire des Astronomes qui pointaient vers les étoiles très éloignées de la terre et ils n'avaient pas besoin de mettre l'angle d'offset,or plus on se rapprochent de la terre plus il faut ajouter un angle de correction à l'angle polaire









Ensuite seulement l'angle polaire ou d'inclinaison (selon ton Site) (voir angle Polaire° )
Cela ne fait rien,depuis qu'on sait ce qu'on fait.
Positionner sur le satellite à midi celui qui se trouve entre 52 et 53 °
s'il existe(exp:intelsat 706)
S' il n'existe pas trouves celui le plus proche de Midi
faire les réglages nécessaires pour une meilleure image ( rotation axe pour trouver le sud géographique)

1. Il faut connaitre la polarité du canal satellite reçu et sa fréquence
   Mets la polarité correspondante ( vertical/horizontal ou CD ou CR ou LD)
   Attention à la position du strobe

2. Seulement après avoir mis sa polarité correctement ,
   tourne le polar mount pour trouver le vrai sud

3. Faire un repère millimetré pour marquer la meilleure image du vrai Sud

A cette Etape les ajustements finaux sur le Feed doivent être fait Il est important qu'une fois que le Feed a été positionné au maximum . L'antenne doit être alignée au plus près de l'arc (angle élévation et Inclinaison)

3° réglage
Va vers le satellite le plus à l'Est

Essaies de trouver un canal avec la même polarité que celui trouvé à midi

(sinon se mettre sur un canal connu avec une autre polarité H ou V)
ne pas faire de scanning sur la polarité ,mettre celle du satellite connu !!!!
Pour le moment fais seulement le réglage du vrai sud.
C'est à dire tu tournes un peu le Mât du Polarmount sur Le mât
Mets le repère à l'endroit où se trouve la meilleure image

4° réglage Va vers le satellite le plus à l'Ouest
Essaie de trouver un canal avec la même polarité que celui trouvé à midi
(sinon se mettre sur un canal connu avec une autre polarité H ou V)
Ne pas faire de scanning sur la polarité ,mettre celle du satellite connu !!!!!
Pour le moment fais seulement le réglage du vrai sud
C'est à dire tu tournes un peu le Mât du Polarmount sur Le mât
Mets le repère l'endroit ou se trouve la meilleure image

5° réglage

Compares les réglages précedents(faire un compromis sur la rotation axe sud). il sera peut être nécessaire de retoucher l'angle de l 'axe polaire une fois que l'image est vue

6° réglage

Nous allons maintenant entrer dans les réglages difficiles et longs

7° réglage
Reviens vers le satellite le plus à l'Est
bien entendu l'enregistrement de sa position à été effectué ultérieurement
Bouges d'abord la parabole en rotation ou en inclinaison pour repérer les réglage à effectuer
Notes les mouvements nécessaires pour avoir des images avec le moins de bruits
S'il est nécessaire de lever ou d'abaisser l'antenne ,l 'axe nord ou l'axe sud ,faire de petites corrections
(serrage ou desserage des écrous par 1/2 tours et 1/4 vers la finition)

Le plus embêtant c'est de remettre le polarmount à chaque fois à 90°

Sauf si astuces tu mets des câles entre Le mât du polarmount et le Mât (regarde plus haut)

voir avec les problèmes de tracking

Fais un seul un réglage à la fois
reviens vers le satellite à midi , voir les problèmes de tracking vas vers l' ouest ,fais de même Si on modifie l'inclinaison ,travailler seulement sur l'inclinaison
puis seulement travailler ensuite sur l'offset

Repéter les actions depuis le 6°
jusqu'a ce que les canaux reçus soient optimal
Bon courage ! Ne te décourages pas !!!
Enleve le filtre du Tuner pour faire un réglage plus précis
(ne pas plus toucher au turning vidéo si tu as obtenu une bonne image avant)
Fais les réglages toujours sur les canaux qui sont les plus faibles

Pour les plus patients

Après avoir optimiser sur les trois positions, Est ,Midi ,et Ouest on peut encore est plus précis sur les réglages On masquant l'entrée du polarotor avec des rondelles de carton

Faire le réglage entre 4°.8 à 4°.9 (inclinometre digital) sur axe polaire (axe qui est dirigé vers le nord /sud)Zone Matoury Faire le réglage entre 5°,6 à 5°,7 (inclinometre digital) (4°.8+.7=5°6 à5°7) (.75° à d'offset) (axe de rotation est /ouest)

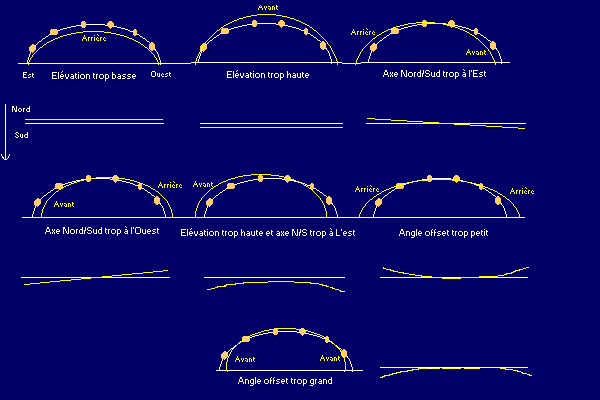

Ceinture de clark
