Bien l'installation et les réglage sont terminés. Nous y voila pour les raccordements entre récepteurs,paraboles ,Lnb Les exemples çi joints sont des exemples de raccordements. Ils ont existent toutes une flopée. Pour les "novices" suivrent d'abord ceux çi

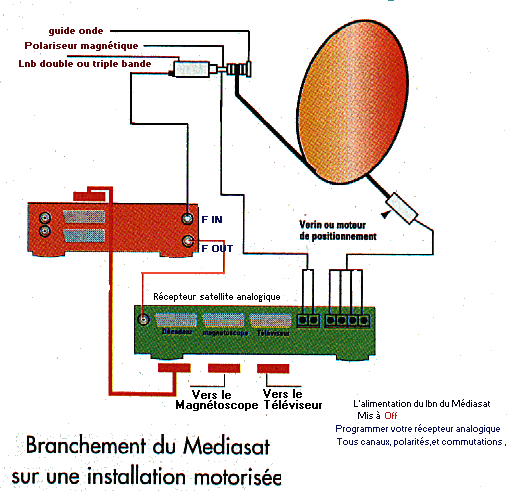

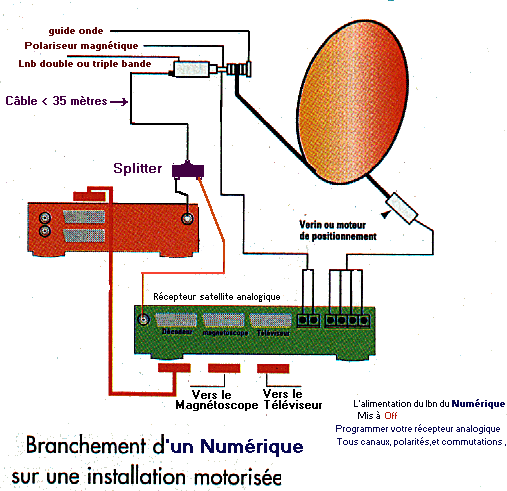

Installation avec une motorisée ,un Numérique + un Anlogique

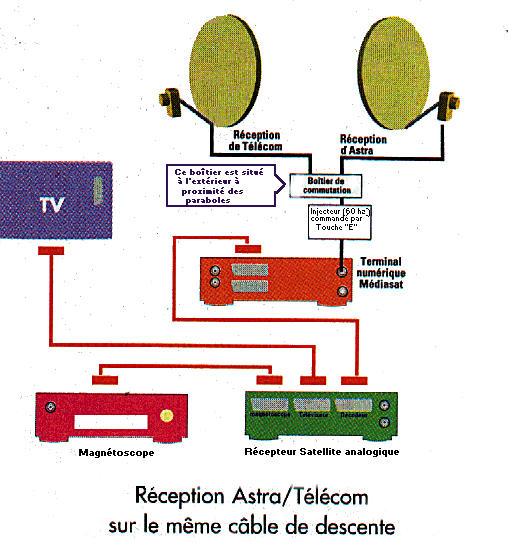

Installation avec une motorisée ,un Numérique Tps ou C+et un Analogique

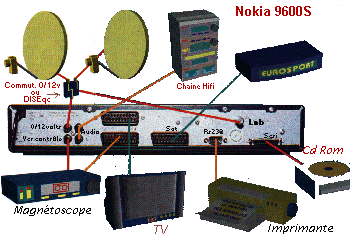

Installation D'un Nokia 9600S. Pour Le commutateur DISEqc voir :DISEqc

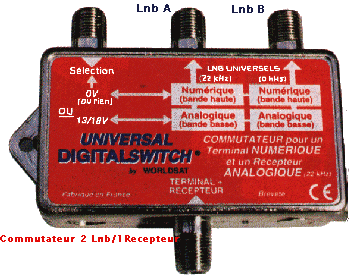

Quelques commutateurs. Ici La selection des Lnbs est faite par du 0v et 13/18 volts. De plus la selections des Bande hautes et basses par du 22khz. Pour Lnbs Universel

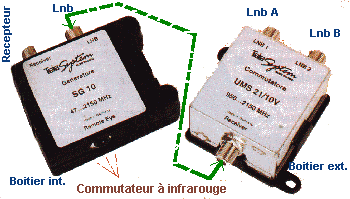

Commutateur par infrarouges. Ici La selection des Lnbs est faite par le maintien d'un ordre de plus de 5secondes d'une télécommande quelconque... il existe des commutateur avec commande des selections des Lnbs par un 12volts ou par du 5volts.un petit fil doit être connecté au commutateur.Et aussi par du 60 hz venant du coxial ,Etc ..Etc..

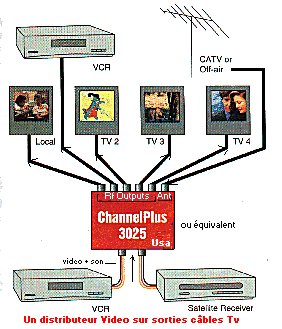

Voici un model Usa qui permet de distribuer l'image du démo numérique et l'image d'un magnétoscope à travers toute la maison.Il y a trois choix possibles de sélection le choix de la réception Tv ,celui de la réception du démo, ou bien le choix supplementaire de la cassette video. les sorties de ce petit modulateur sont simplement branchées en entreé d'antenne vers les télés.
