--Construction d'un polar mount pour l'antenne canal sat de 180 cm--
YouTube
Video by Richard Rochemont - French Guiana
*Avec l'ancien polar mount Fixe de l'antenne, nous allons récuperer et utilser les parties de métal
pour construire notre polar mount
pièces à acheter ou à récuperer :
6 cm de Tube pression d'eau de 20 mm (ext) 15 mm(int) E
12 cm de tube galavisé diam 21mm (ext) 12mm (int)
2 boulons de 70 X 14 à 14.5mm avec la partie non filetée de 22mm A
1 boulon de 100 X 16mm avec la partie non filetée de 45 mm
6 rondelles 40mm X 21
lot de rondelles 30 mm X 15
2 ecrous frein pour boulons 70x14 D
1 ecrou frein pour boulon 100 x16
*petit morceau feuille alu epaisseur 0.5mm qui va servir a caler les épaisseurs entre les boulons et les tubesB
Outillage
1 Perceuse
1 petite meule avec des disques de 1mm d'épaisseur
1 Foret étage (agrandisseur des trous) Hum !ce foret en acier spécial est cher (entre 40 à 65 E) et si vout ne l'avez pas ,il faut faire agrandir les trous de 20 ou 22 mm par un artisant !!! C
ou se taper des mm à la lime ronde
des lots de mèches acier
1 poste à souder
1 jeu de limes rondes et plates
1 pied à coulisse
equerre ,mètre ,scie pour acier .gants ,pince étau ,étau
Mise En Oeuvre
Récuperer le polar mount fixe de la 180 cm ,les plaques serviront pour confectionner le polar mobile
un morceau de tube pression d'eau de 20 mm diam. ,cela servira a faire les bagues de 20 mm de long
un morceau de tube galvanisé de 22 mm(ext)diam. servira a faire les bagues 7 et 8
récuperer divers petits morceaux de plaques aciers chez des ferroniers
si vous ne savez ni souder ,ni couper à la tronceuneuse ,ni bricoler ,la main d'oeuvre sera payante chez un artisant métallurgiste
il n'y a pas de diffilcutées particulière ,sinon l'agrandissemnt et l'ajustement des trous de ~ 20.5mm
il faut que les bagues (dia 20mm) plastiques de longueur 2 cm entrent serrées en 1 et 2 , 3 et 5
en cas d'agradissemnt trop grand ,mettre des bagues alu(0.5mm ep) F seront confectionnées
* les boulons qui vont entrer entre 1-2 et 3-5 dans leur bagues plastiques étant légèrement trop petits
j'ai ajouté une bague B à chacun d'eux
Astuce
utilisez les trous des plaques de récupération ,moins de perçage de faire
temps de ma mise en oeuvre environ 3 X 4 heures (bricoleur)
Pire |
Installation |
Réglage |
Fanatic |  |
Technique |
essai |  |
Dico |
Retour |

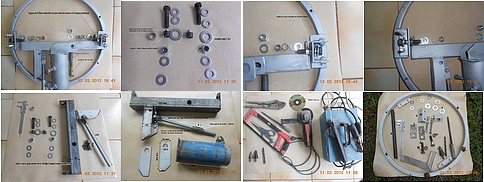

Photos
