-------- Réglages d'une antenne FIXE -(Azelmount)---

  1. Longueur Focal
& Le Feedhorn des antennes Offset est assez particulier En enlevant le capot plastique ,à l'entrée de la gorge,
On remarque des anneaux circulaires descendant dans la gorge du feed.
Cela permet de recueillir le maximun de signal

Les signaux qui ne sont pas entrés directement dans la gorge
rebondissent sur les anneaux, retournent vers l'antenne et reviennent
dans la gorges Voir techn

Les tests ont montré qu'une mauvaise marque entre les Feedhorns et les antennes peuvent causer une perte de1 db dans les performances. Cette perte de gain peut faire la différence
entre avoir des sparklies ou non ,dans les faibles pires où on utilise une petite antenne

Longueur Focale

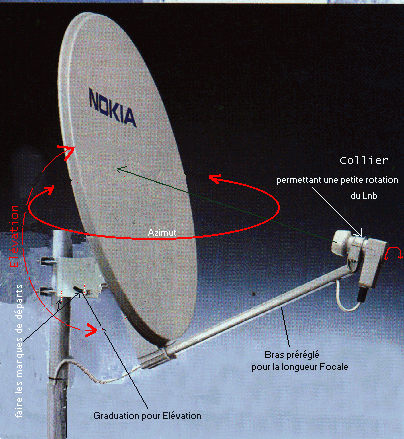

La longueur Focale des antennes offset ,est déjà préréglée à la bonne distance
Le collier de serrage du Lnb ,permet la petite rotation du Lnb
Cela permet d'apporter une petite correction sur le positionnement
des probes fixes : Vertical et horizontal ,selon lieu ou l'on se trouve
Attention aux Lnbs , ils n'ont pas tous le même diamètre si la parabole est achetée independamment du Lnb; Vérifier le diamètre du collier
Les diamètres vont de 24 mm à 60mm.
Chaque antenne a sa propre longueur focale : voir la notice de montage
&attention si le Lnb est plus ou moins avancé ou reculé : risque de perte d'image





Bien ! Le Mât doit être le plus perpendiculaire possible
Si Ton mât n'est pas à 90° des deux côtés," laisse tomber"
Ce n'est pas la peine de continuer !!
Tu peux mettre le mât à 90° des deux cotés ,nous pouvons continuer
Si tu n'as pas un niveau ,tu peux utiliser un inclino rudimentaire
* Si le mât doit être fixé sur un mur : acheter des pattes de fixation pour celui çi
Au sol ,le mât sera maintenu par un socle de béton :mât de 1 m hors sol = 40 cm





°
