-------- Mes essais sur le Numérique ---------

Nouvelles fréquences et puissance du signal setpembre2017

Nouvelles mesures 2017 sur le Satellite Intelsat 35

Essai pour recevoir Canal satellite antilles avec une 2m pleine
Essai le 28/08/98 : , Temps clair
Heure 18h
Niveau sur un spectromètre : C/N :11,2 db
Détection de l'inscrisption des chaines de Canal satellite Antilles,avec Nokia 9600S
Par contre en temps d 'averse très importante risque de décrochage momentané
Diminution du signal en cas d'averse de 2 à 6,5 db(à 5-6,5db pluie "enragée" )
Csa indique la limite de l'appareil C/N à 6,5/6,7db
** Le 28/09/98 augmentation du niveau vers la Guyane ,environ 5 dbw **
Ce qui permettra de recevoir avec une 2 M pleine n:70% Lnb:0.6db(bien réglée/montée!!!!!) (quelque soit le temps)
Ecart entre Cayenne et St Laurent :+ ~1,5 db pour St Laurent
-- Mesures faites sur ce satellite à Cayenne --

Pluie	Elévation	Fréquence	Attenuation	Notes
25mm/hr	65°	11,06ghz	2,1 db	Pluie moyenne
50mm/hr	65°	11,06ghz	3 db	grande averse
100mm/hr	65°	11,06ghz	6,8db	Extra Forte!!
150mm/hr	65°	11,06ghz	9,1db	déluge!!

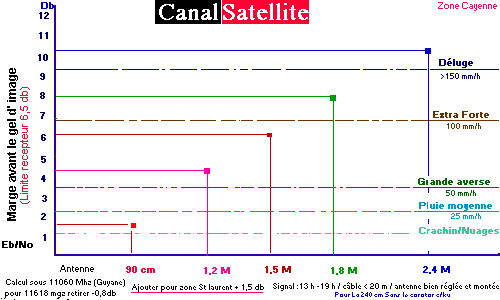

Relevé / Spectrometre 50ohms/23m coaxial Lnb 0,7 db gain: 58db	db /50 ohms	db/75 ohms	Observation	Marge limte démo:6,7db/75 ohms
77x69cm -offset -Lnb :0.7	6	7,56	""" Grosse Averse	1,4 db on pleure!! beau temps seulement
98x90cm -offset -Lnb :0.7	8,2	9,7	"" Grosse Averse	3,2 db Grimace! ok pluie normale
1,15m- Focus- Lnb:0.7db	9,3	10,7	"grosse averse.	4 db Un peu mieux! Ok pluie Normale
1,30x1,2 offset Lnb Deus 2extra faible bruit	9,4	10,9	"grosse averse.	~4,2 db On s'en fout! on installe quand même!
1,5m pleine focus	11	12,5	&Très limite Instal.Correcte!	~6dbcoupure très grosse pluie!
1,8m pleine focus N:65% Lnb:0.7db!	13	14,5	&99% Temps	~8db ça peut aller! à Cayenne!
2M- Lnb :0,7db-	14,5	16	&99%	~8,5db rien à dire!!
2,4M- Lnb :0,7db-pleine	15,5	17	&Tout temps	~10,5db pour ceux qui ont une villa!
3,65M- Lnb :0,7db-Paraclipse mesh	14,5	16	&99% temps

Seulement pour les antennes bien installées et avec La Lnb pour prime Focus (et non celle livrée par Csa) !!!

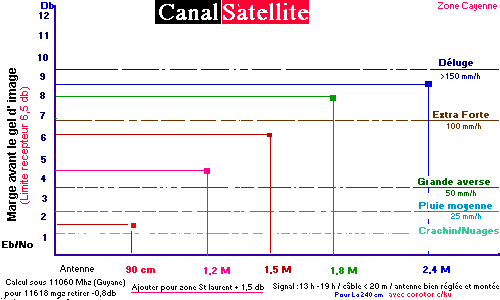

Avec la mise en place d'un corotor C/Ku pour la 240 cm :Il ya une perte d'insertion de 1.7 à 2.5 db selon le model de Corotor
De même Si Une Lnb Ku Offset est montée sur une antenne Prime Focus : la perte est de 1,5 Db à 2,5 db!

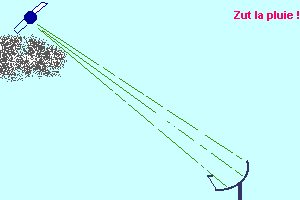

Quelques spectres angoissants

Mon conseil : Vous serez coupé quand même : Exp l'antenne de 1,8m à 8 db de marge par beau temps
or en cas d'arrivée de pluie les nuages noirs de pluie ont déja - 1.5 à - 2 db
donc pour l'antenne de 1,8m petite coupure de signal .Il faudrait avoir une marge réelle de 8 db + 2db soit 10 db par beau temps pour ne pas être coupé
Il faudrait avoir réellement une antenne supérieur à égale ou supérieur à 2.4 m (pleine et 60% de rendement) pour ne pas être coupé par le déluge

Déluge !!!
Le Transpondeur :11618Mgz à ~0,8 à 1,5 db de moins que celui à 11060Mgz (selon le temps)
Mesures réalisées sur le Tp 11060mhz

Sur St laurent Pire plus grande.Ajouter ~ + 1,5db
On peut enregister d'autres chaines en Numérique
Si le SR dépasse 18000!!
Sur les chaines en format Ntcs ,il y une bande en bas de l'écran
Format 525 lignes (l'image est peu saccadé)
Si on veut le bargraphe pour les têtes Lnb Non Universelles il faut faire le montage suivant
Et mettre au Menu : alimentation Lnb : Non et alimenter le montage avec du
14 volts vers l'entrée bis du bas

Attention si deux appareils Csa sont sur la même antenne
et que la tête est une tête universelle : un appareil sera prioritaire sur l'autre.
Il faut mettre pour les deux récepteurs :" Lbn non" dans le menu
et alimenter la Lbn de l'antenne avec une alim extérieure par l'entrée bis
d'un des récepteur.
Quelques astuces pour monter La 180cm de Csa en guyane Conseils : Si vous montez vous même une antenne Fixe ou Autre
Allez voir :Installation Trois règles à respecter : 1)
l'antenne doit être monteé avec grand soin
les jointures (si c'est une antenne pleine avec plusieurs pétales)doivent correspondent correctement (Tout écart ,peut conduire a une perte de -1 à -3 db)

Astuce : Passes un rondelle sur la surface des deux jointures!
1°) Aligner pour commencer deux pétales avec les trous des deux pétales ,ceux qui sont positionnés vers le centre de l'antenne
On peut ébarder les aspérités des bords avec une petite meule
Ajuster d'abord deux pétales dans le sens de la longueur pour qu'elles soit bien en ligne
puis ensuite (regarder au milieu si les 3°trous sont en vis à vis.

Une pince Etau pour serrer avant la fixation de l'écrou/boulon (Deux personnes pour cela)
Ajuster les 1° trous (celui du centre de l'antenne)et passer la rondelle au dessus pour affiner. Avoir un plan sans bosse

2°) Laisser le deuxième trou (celui là servira plus tard à la fixation de la couronne)

3°) Ainsi de suite pour les autres trous
Un pince, avec la pince étau légèrement pendant que l'autre vérifie avec la rondelle le plan des deux pétales
Un petit tournevis de 6m ou un Autre outil positionné dans le trou sera nécessaire pour faire monter ou descendre la pétale trop haute ou trop basse
Une fois bien ajusté ,serrer avec la pince étau ,mettre l'écrou/boulon et serrer.
Ne pas s'inquiéter si les bords en dessous des pétales semblent mal ajustés ,c'est le haut de l'antenne qui reçoit les ondes qui nous intéresse!!
Terminer pour tous les trous.
Mettre une troisième pétale et recommencer comme si dessus.
faire deux 1/2 coquilles de 3 pétales,ensuite assembler les 1/2 coquilles sur une table pour terminer le montage.
Vérifier encore une fois l'ajustement du plan des pétales.
Il ne sert à rien de se presser,car pour une bonne antenne c'est le plan parabolique qui vous donnera un bon rapport ou un mauvais!!
Avez vous jamais vu un carreleur avec la pose des ses carreaux!!
Fixer le support de tête sur les jambes : le côté des deux trous vers le support
Nota : Fixer le support avec le deuxième trou ,celui qui est le plus extérieur
Ensuite monter les Jambes qui suppportent la tête Lnb
Le seul trou de la jambe vers l'extérieur de l'antenne,
4°)Monter maintenant sur la grande roue les fixations d'élévation du POLAR Mount.avec les 6 supports de pétales. 5°) Monter la grande roue sur le mât.
6°) Mettre la grande roue à l'Horizontale
7°)Maintenant installer l'antenne sur la grande roue en ajustant les 6 petits supports dans les trous laissés libres de l'antenne
8°) Serrer tous les supports avec l'antenne et avec la grande roue(en serrant vérifier bien que l'antenne est bien assise et sans défauts sur la grande couronne!)

Vous pouvez aussi monter sans serrer les 6 supports de la grande couronne (polar mount et fixation) sur l'antenne
avant de la mettre sur le mât,Le serrage sera effectué toujours sur le mât

Pour le reste ,Bon courage !!
9°) Le mât qui supportera l'antenne doit être à 90 ° des deux côtés
3) Longueur Focal respectée!!!

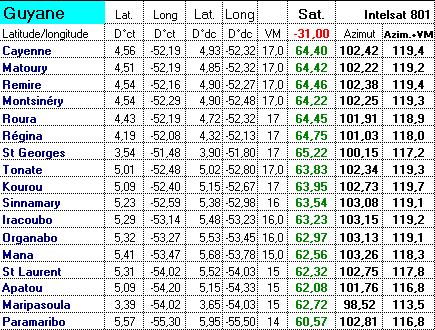

Azimut et Elevation pour Le Satellite I 801 :31°ouest de longitude

Sur le Polarmount on doit trouver 90° -64,4°=25,6°(Cay)

Pourquoi le signal disparaît ou pixel sur l'écran ?
Voici tous les défauts que vous avez sur l'antenne de Canal satellite Antilles (Guyane)
& La lbn et son scarlar ring est pour l'antenne Offset (F/D : 0.6)
alors que vous avez une antenne prime Focus et que le F/D de la 180 cm est de 0.38(foyer primaire): Perte de 1 à 1,5db sur le gain !!
Il vous faut une Lnb + source pour ce type d'antenne
& Nous sommes au bord du faisceau (alors que les Antilles se trouvent au centre du signal satellite) Le signal varie plus facilement avec les phénomènes atmosphériques
&La perte en Ku pour une pluie diluvienne est de - 6 à - 10 db
alors que l'antenne de 180 cm au top du montage et réglage (monté et réglé par un super fanatic ou par un super pro.) à une marge de signal de 8 db sur le plus fort transpondeur et 6,8 sur le plus faible transpondeur
c'est pour cela que certains canaux disparaissent plus vite que d'autres
&Le montage des pétales a été mal fait (voir explication plus haut)
&Une des pétales ou plusieurs ont ce défaut : vous avez soulevez l'antenne par le centre de la pétale et elle est légèrement déformée) perte : de 1 à 3 db) &Un anneau ou plusieurs (ils y a 6 anneaux)déforment l'antenne : remettre l'antenne a l'horizontale ,desserrer les anneaux et
notez le ou les défauts (ils y a certains qui ne touchent pas le cercle ou sont trop assis) Perte :de 0.5 à 1,5 db
&Antenne mal pointée
&Lnb mal positionnée
&Angle d'offset de la lnb mal réglé
&Mât coté nord/sud pas assez à 90°
Le C/N de Csa n'est pas assez sensible (~ 6,7 à 6,8 db) au lieu de : 6 à 6,2db comme les nouveaux récepteurs numérique (Manhattan 1500 /Nokia )
Pour corriger tout cela il vous faut un spectromètre ou un Trimax 3500 /6600 ou encore un Satlink(avoir l'oeil !)
OUF !

.......................................................................................................................................................................................................................................................................................................................................................................

Nouvelles mesures 2017 sur le Satellite Intelsat 35
34.5°W

Toutes les fréquences sont en modulation DvbS2 Qpsk (15 septembre 2017)

Mesure sur antenne 180cm
Frequence.. 11102 V.................19db 45000 Qpsk Dvbs2 Fec 5/6

11634 V................. 19db 30000 Qpsk Dvbs2 5/6
11674 V................. 19db 30000 Qpsk Dvbs2 5/6
10985 V...............18,5sb 44950 Dvbs2 Qpsk 5/6
11486 V.................19 db 45000 Dvbs2 Qpsk 5/6
11546 V.............. 18,8db 45000 Dvbs2 Qpsk 8/9
11593 V..................19db 30000 Dvbs2 Qpsk 2/3

Nouvelles Chaines sur les transpondeurs

(pour l'antenne de 240cm ajouter + 2.2db)

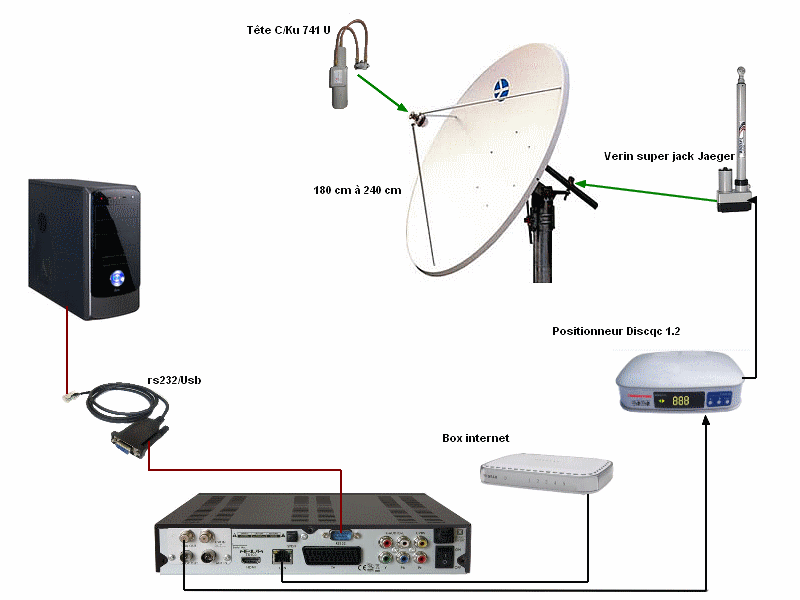

Fais ton calcul financier

Voici ce qu'il te faut pour être parmis les zappeurs de Sats. Une antenne 2,4 m pleine est idéale : 378 E Plus grand c'est pour les fanatics !!
Une tête Lnb C/KU 741U :70E
8 Fiches F : 8E
1Fiche F/F : 1.5E
30 m de coaxial : 30E
un verin 24 pouces:75E
Un récepteur Numérique (terminal) :130E -330E
Un positionneur Disceq : 62E
Total : ~ 830E

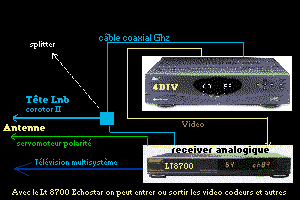

Montage

Splitter : adaptateur pour deux receivers
Corotor 2:( model chaparral): Tête qui supportent les Lbns (adaptateurs hautes fréquence)
LT 8700 : receiver analogique Echostar (plusieurs possibilités de branchement à l'arrière de l'appareil)
